商品介紹

品牌:上海喬邑

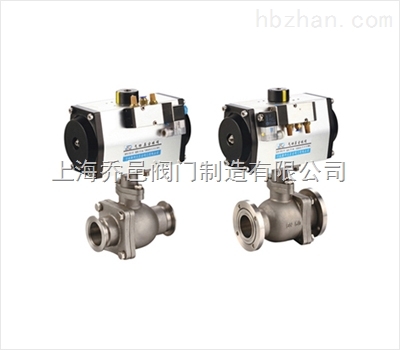

商品名稱:氣動真空(壓力)球閥GUQ

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【GUQ型氣動真空(壓力)球閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

GUQ型氣動真空(壓力)球閥是適用于真空系統中接通或切斷管路中的介質流。該閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位)，可選配反饋信號裝置及電氣閥門定位器。適用的工作介質為帶酸、堿性的氣體或液體。

主要技術性能

適用范圍(Pa)	快卸法蘭（KF）2x105 ～1.3x10 -5 活套法蘭16x105～1.3x10 -5
閥門漏率(Pa.L/S)	≤1.3x10-5
介質溫度（℃）	標準出廠：-30～+150 特殊指定：-30～+240
氣源壓力（MPa）	0.4～0.8
法蘭標準	GB4982；GB/T6070
安裝位置	任意
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：閥位指示器特殊指定：微動開關；智能型4～20mA DC
氣缸可選	標準出廠：雙作用式特殊指定：?jiǎn)巫饔檬剑ㄓ袕椈煞祷兀┛蛇x常開或常閉

快卸法蘭（KF）連接及外形尺寸（GB4982）

型號	通徑(DN)	ΦD	ΦB	H	L	A
GUQ-16/KF	16	30	17.2	154	100	140
GUQ-25/KF	25	40	26.2	175	114	164
GUQ-40/KF	40	55	41.2	247	165	210
GUQ-50/KF	50	75	52.2	282	175	247

活套法蘭（KF）連接及外形尺寸（GB/T6070）

型號	通徑(DN)	ΦD	ΦB	H	L	A	n-ΦC
GUQ-16	16	60	45	154	100	140	4-6.5
GUQ-25	25	70	55	175	114	164	4-6.5
GUQ-32	32	90	70	220	140	190	4-9
GUQ-40	40	100	80	247	165	210
GUQ-50	50	110	90	282	175	247
GUQ-63	63	130	110	320	186	247
GUQ-80	80	145	125	345	198	276	8-9
GUQ-100	100	165	145	378	220	302	8-9
GUQ-125	125	200	175	458	266	372	8-11

上海喬邑閥門為您提供專業的【GUQ型氣動真空(壓力)球閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
