商品介紹

品牌:湖高

商品名稱:河南襯氟旋塞閥X341F46廠家,山西襯氟旋塞閥價格

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

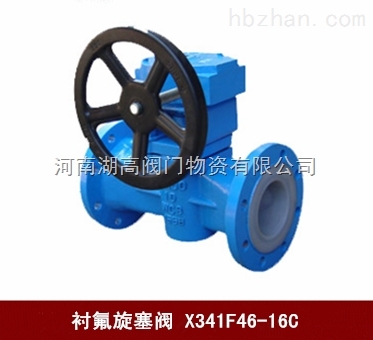

襯氟旋塞閥X341F46

產品概述

襯氟旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小。基本系列有襯里旋塞閥（全襯型）和襯套旋塞閥（半襯型）。該襯氟閥門多用于截?cái)嘟橘|(zhì)流動，也可進行介質分配（三通旋塞閥）。適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

襯氟旋塞閥X341F46結構圖

襯氟旋塞閥結構特點

1、X43S型、X44S型屬全襯里型，所有過流部件、閥體、塞子表面均襯有高分子材料滿足各種工況需要。
2、X43F/P型、XD63F/R型、XC63F/R型屬襯套型，特殊設計的閥座襯套（聚四氟乙烯或?qū)ξ痪郾剑┡c鋼制塞體組成的密封副、塞子為不銹鋼（不襯）。密封性能好、使用壽命長、自潤滑、轉動靈活。

主要零部件材料表

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、內襯F46、F3
閥瓣	灰炭鋼、鑄鋼、不銹鋼、內襯F46、F3
閥蓋	灰鑄鋼、鑄鋼、不銹鋼
填料	F4

襯氟旋塞閥標準

技術 規 范
設計標準	GB12240
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	手動、蝸輪、電動、氣動

襯氟旋塞閥外形尺寸

公稱通徑	PN1.0(MPa)主要外形尺寸和連接尺寸									重量
DN	L	D	D1	D2	f	b	z-φd	D0	H	kg
20	150	105	75	50	3	14	4-φ14	160	95	7
25	160	115	85	65	3	14	4-φ14	160	98	8
32	170	135	100	70	3	16	4-φ18	220	113	10
40	180	145	110	80	3	18	4-φ18	250	135	15
50	210	160	125	100	3	20	4-φ18	250	140	18
65	220	180	145	120	3.5	20	4-φ18	300	145	25
80	250	195	160	135	3.5	22	4-φ18	330	205	35
100	275	215	180	155	4	24	8-φ18	350	240	46
125	310	245	210	185	4	26	8-φ18	400	260	65
150	350	280	240	210	4	28	8-φ23	600	290	90
200	400	335	295	265	4.5	32	8-φ23	800	330	160
250	460	390	350	320	4.5	36	12-φ23	900	380	230
