V2FS-SN                                                                  V1FS-SN

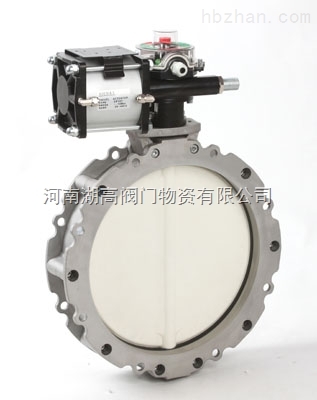

V.FS-SN蝶閥

產品概述
V.FS-SN蝶閥由兩個采用重力澆鑄而成的半閥體組成，半閥體為鋁合金材料，旋轉閥板采用高分子材料制作，具有良好的密封性。頂部及底部相同的圓法蘭，具有一個頂部法蘭以及一個折邊部件，適用于一根柔性套管。
主要用于開關料箱，料斗以及裝有粉狀或是顆粒狀物料的筒倉。可應用于所有粉狀及顆粒物料的處理，閥門利用物料自身重力進行截流以及氣動傳輸干性物料。可以安裝在料斗、料箱、筒倉、螺旋或其他類型的輸送機的下方，以及連接氣動輸送管道。由于此閥門的特殊結構以及工程材料的運用，它始終是一個非常經濟且極高效的選擇。
產品特點：
V1FS單法蘭閥門，帶有頂部法蘭及折邊部件，適用于連接柔性套管
V2FS雙法蘭閥門，頂部及底部為相同的法蘭
采用重力澆鑄而成的閥體，比壓鑄的閥體強度更高
旋轉閥板采用耐磨高分子材料制造，耐磨損
組件少，輕質，便于搬運
水泥蝶閥安裝尺寸圖
COUPLING SELECTION
選型

Connection     DN            Discs                         Driver            Controlvalve   voltage            switch

連接方式      公稱通徑      閥盤                            驅動型式           先導閥        控制閥電壓         信號返饋器

V1FS單法蘭     100          SN耐磨高分子閥板     CM2/4手柄     V5V80           024CC直流         MIC23

V2FS雙法蘭    150          GBN鑄鐵閥板               CP101氣動     V5V40          11050交流

                          200          AI食品級                        CP126氣動                         22050交流

                          250

                          300

                          350

                          400

氣動水泥蝶閥安裝尺寸圖
