河南DYQ340Y上裝式偏心半球閥,上裝式偏心半球閥價格
上裝式偏心半球閥 偏心半球閥 上裝式球閥
品牌
湖高型號
DYQ340Y瀏覽次數
84 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南DYQ340Y上裝式偏心半球閥,上裝式偏心半球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

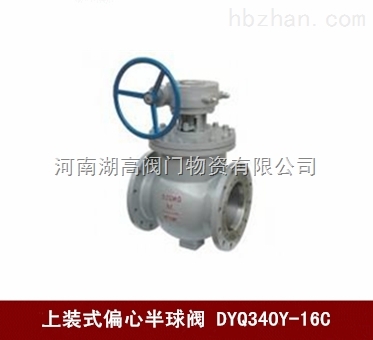

DYQ340Y上裝式偏心半球閥
產品概述
DYQ340Y上裝式偏心半球閥是為了解決用戶在溶液及礦漿等兩相流介質輸送的技術問題以及全固物類管線而研制開發的新型產品。它的開發成功，為石油、化工、冶金、電力、燃氣等 工業部門的溶液工藝流程中出現的易沉淀結垢、結晶析出而影響流程，提供了可靠的控制閥門。本產品具有結構新穎、性能穩定、開啟迅速、耐磨性強、密封可靠、 易于調整維修及流通快等特點；較閘閥、截止閥與蝶閥等閥門具有流阻小、系統降壓小、能自行破除結垢、方便啟閉及無“死區"等優點；克服了普通球閥易堵塞等 弊端，顯示其獨特的優越性。
DYQ340Y上裝式偏心半球閥結構圖
DYQ340H/Y上裝式偏心半球閥結構特點：
1、半球球閥非常適用于全固物類的管線，如顆粒類、噴煤類、卸灰類、泥漿類等管線。故可稱為噴煤粉球閥或卸灰球閥。
2、固定半球結構，在全關閉或全開啟狀態下沒有所謂普通球閥的副腔，所以不會出現堵死現象。適用于單流向管線，整體式結構，構件結構堅固，可消除管道系統壓力效應及連接處滲漏的危險。裝有軸承使其操作扭矩小，保證了閥門在苛刻工況下工作過程無故障。
3、結構、材料的選擇以及彈性負荷壓力輔助密封閥座保證特別牢固，在閥座和球面間連續接觸可防止污垢粘附在球面上。
DYQ340H/Y上裝式偏心半球閥主要性能規范表
公稱壓力PN(Mpa)
0.6
1.0
1.6
2.5
4.0
常溫最大工作壓力(Mpa)
0.6
1.0
1.6
2.5
4.0
殼體強度試驗壓力(Mpa)
1.0
1.5
2.4
3.8
6.0
氣密封試驗壓力(Mpa)
0.6
0.6
0.6
0.6
0.6
高壓密封試驗壓力(Mpa)
0.7
1.1
1.76
2.75
4.4
滲漏率
＜0.1×DNmm?/s (符合GB/T13927-2008標準)
適用溫度(℃)
硬密封：-46℃~545℃
適用介質
天然氣、水蒸氣、油品類、酸類、堿類、煤灰、廢渣、泥漿、含顆粒狀、含纖維等介質。
傳動形式
渦輪傳動
DYQ340H/Y上裝式偏心半球閥主要零部件材料表
序號
零件名稱
材料名稱
1
閥體
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
ZG15Cr1Mo1V
2
后蓋
Q235A
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
25Cr2Mo1V
3
軸套
SF-1
FB090
FB316
FB090
4
下閥桿
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
1Cr18Ni9Ti
5
球體
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
ZG15Cr1Mo1V
6
壓板
Q235A
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
25Cr2Mo1V
7
閥座
Q235A+PTFE/堆焊
1Cr18Ni9Ti/PTFE
0Cr18Ni12Mo2Ti/PTFE
25Cr2Mo1V/PTFE
8
球冠
1Cr18Ni9Ti/表面特殊處理
9
軸套
SF-1
FB090
FB316
FB090
10
上閥桿
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
1Cr18Ni9Ti
11
填料盤
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
ZG15Cr1Mo1V
12
閥蓋
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
ZG15Cr1Mo1V
13
螺栓
35CrMoA
0Cr18Ni9
0Cr18Ni9
15Cr1Mo1V
14
螺母
45
0Cr18Ni9
0Cr18Ni9
20CrMo
15
填料
柔性石墨
柔性石墨
柔性石墨
柔性石墨
16
壓蓋
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
ZG15Cr1Mo1V
DYQ340H/Y上裝式偏心半球閥主要外形尺寸表
公稱壓力
PN(Mpa)
公稱通徑
DN(mm)
尺寸
結構
形式
L
D
D1
D2
b
N-?d
H
h
f
1.0
100
229
220
180
156
22
8-18
250
200
2
A
125
254
250
210
184
22
8-18
240
265
2
B
150
267
285
240
231
24
8-22
240
280
2
B
200
292
340
295
266
24
8-22
240
325
2
B
250
330
395
350
319
26
12-22
280
385
2
B
300
356
445
400
370
26
12-22
350
430
2
B
350
430
505
460
429
26
16-22
350
480
2
B
400
530
565
515
480
26
16-26
400
520
2
B
450
580
615
565
530
28
20-26
400
560
2
B
500
660
670
620
582
28
20-26
500
655
2
B
600
840
780
725
682
34
20-30
500
710
2
B
700
900
890
840
794
34
24-30
500
780
5
B
800
1000
1015
950
901
36
24-33
500
840
5
B
900
1100
1115
1050
1001
38
28-33
500
1000
5
B
1000
1200
1230
1160
1112
38
28-36
500
1100
5
B
1200
1300
1455
1380
1328
44
32-39
600
1250
5
B
1400
1500
1675
1590
1520
48
36-42
600
1650
5
B
1.6
100
229
220
180
158
20
8-18
250
200
2
A
125
254
250
210
188
22
8-18
240
265
2
B
150
267
285
240
212
24
8-22
240
280
2
B
200
292
340
295
268
26
12-22
240
325
2
B
250
330
405
355
320
26
12-26
280
385
2
B
300
356
460
410
378
28
12-26
350
430
2
B
350
430
520
470
438
30
16-26
350
480
2
B
400
530
580
525
490
32
16-30
400
520
2
B
450
580
640
585
550
40
20-30
400
560
2
B
500
660
715
650
610
44
20-33
500
655
2
B
600
800
840
770
725
54
20-36
500
710
2
B
700
900
910
840
795
40
24-36
500
780
5
B
800
1000
1025
950
900
42
24-39
500
840
5
B
900
1100
1125
1050
1000
44
28-39
500
1000
5
B
1000
1200
1255
1170
1115
46
28-42
500
1100
5
B
1200
1300
1485
1390
1350
52
32-48
600
1250
5
B
1400
1500
1685
1590
1530
58
36-48
600
1650
5
B
歡迎選購河南湖高閥門物資有限公司【DYQ340Y上裝式偏心半球閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
