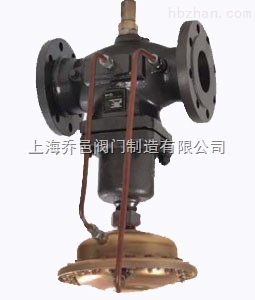

自力式流量調節閥ZZL型
ZZL型自力式流量調節閥參數 ZZL型自力式流量調節閥尺寸 ZZL型自力式流量調節閥規格
品牌
上海喬邑型號
ZZL瀏覽次數
71 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:自力式流量調節閥ZZL型
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【ZZL型自力式流量調節閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
自力式流量調節閥
一、自力式流量調節閥產品概述
ZZL型自力式流量調節閥是一個新的調節閥種類，相對于手動調節閥，它的優點是能夠自動調節。相對于電動調節閥，它的優點是不需要外部動力，應用實踐證明，在閉式水循環系統（如熱水供暖系統，空調冷凍系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。因此，自力式流量調節閥在供熱空調工程中有著廣闊的應用前景。自力式流量調節閥的作用是在閥的進出口壓差變化的情況下，維持通過閥門的流量恒定，從而維持與之串聯的被控對象（如一個環路，一個用戶，一臺設備等，下同）的流量恒定，自力式流量控制閥的名稱較多，如自力式流量平衡閥，定流量閥，自平衡閥，動態流量平衡閥等，各種類型的自力式流量控制閥，結構各有相異，但工作原理相似。
二、自力式流量調節閥主要技術參數
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
額定流量系數Kvs |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
|
|
有效壓力下最大流量(m3/h) |
0.02MPa |
1.5 |
2.5 |
3.5 |
5.5 |
9.0 |
14 |
22 |
36 |
55 |
70 |
125 |
180 |
250 |
|
0.05 MPa |
2.5 |
3.5 |
5.5 |
9.0 |
12 |
22 |
36 |
55 |
85 |
110 |
180 |
- |
- |
|
|
噪音衡量系數Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
|
允許壓差 |
PN16 |
1.6 |
1.5 |
1.2 |
1.0 |
|||||||||
|
PN40 |
2.0 |
|||||||||||||
|
閥蓋形式 |
標準型-17～+450℃ |
|||||||||||||
|
壓蓋型式 |
螺栓壓緊式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|||||||||||||
|
閥芯形式 |
單座、套筒型閥芯 |
|||||||||||||
|
流量特性 |
線性 |
|||||||||||||
三、自力式流量調節閥執行器技術參數
|
有效面積(cm2) |
250 |
630 |
|
節流器壓差(MPa) |
0.02；0.05 |
|
|
允許上下膜室之間最大壓差(MPa) |
0.4 |
0.15 |
|
材料 |
膜蓋：鋼板鍍鋅；膜片：EPDM或FKM夾纖維 |
|
|
控制管線、接頭 |
銅管或鋼管10×1；卡套式接頭：R1/4" |
|
四、自力式流量調節閥主要性能指標
|
控制精度 |
±5% |
|||
|
允許泄露量 |
硬密封 |
4×0.01%閥額定容量 |
||
|
軟密封 |
DN15～50 |
DN65～125 |
DN150～250 |
|
|
10氣泡/min |
20氣泡/min |
40氣泡/min |
||
五、自力式流量調節閥主要連接尺寸
|
公稱通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
H |
50 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
640 |
|
H1 |
212 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
326 |
354 |
404 |
|
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
326 |
354 |
404 |
|
H3 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
630 |
855 |
1205 |
|
H4 |
150 |
||||||||||||
|
R |
263 |
||||||||||||
上海喬邑閥門為您提供專業的【ZZL型自力式流量調節閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
