河南Q11N高壓鍛鋼球閥廠家,高壓鍛鋼絲扣球閥價格
高壓鍛鋼球閥 鍛鋼球閥 高壓鍛鋼絲扣球閥
品牌
湖高型號
Q11N瀏覽次數
86 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南Q11N高壓鍛鋼球閥廠家,高壓鍛鋼絲扣球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

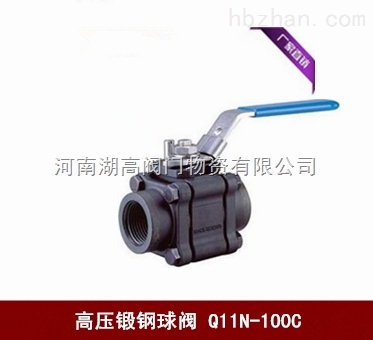

Q11N高壓鍛鋼球閥
產品概述
Q11N高壓鍛鋼球閥是球閥的一種，主要適用于壓力要求特別高的工況截斷或接通管道和設備介質，也可用于流體的調節與控制，Q11N高壓球閥所有部件均為鍛件，內螺紋連接，閥體材質有A105、F304、F316，公稱壓力可達32MPa，該采用下裝式閥桿，設備倒密封結構，采用鑲嵌式閥座，閥座背后設備O型圈，確保介質不外漏，密封面采用尼龍1010，它的磨擦系數通常為巴氏合金的1/3，是一種自然滑性材料，但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。本產品流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。
Q11N高壓鍛鋼球閥結構圖
Q11N高壓球閥主要零部件材料表
序號
零件名稱
材料
Q11N-C
Q11N-P
Q11N-R
1
閥體、閥蓋
A105、45
304/1Cr18Ni9Ti
316/1Cr18Ni12Mo2Ti
2
球體、閥桿
1Cr18/Cr18Ni9Ti
304/1Cr18Ni9Ti
316/1Cr18Ni12Mo2Ti
3
手柄
鑄鐵/WCB
4
密封圈
尼龍
5
墊片、填料
聚四氟乙烯(PTFE)、對位聚苯(PPL)
適用介質
水、蒸汽、油品
硝酸類
醋酸類
Q11N高壓球閥主要性能規范表
公稱壓力PN(MPa)
16
32
強度試驗壓力(殼體)
24MPa
48 MPa
低壓密封試驗壓力(氣)
0.6MPa
高壓密封試驗壓力(液)
17.6 MPa
35.2MPa
Q11N高壓球閥主要外形尺寸表
公稱壓力
PN(MPa)
公稱通徑
DN(mm)
管螺紋
尺寸(mm)
D(流量)
L(總長)
H(中心高度)
W(手柄長度)
10-16
6
1/4
11
70
43
108
10
3/8
11
70
43
108
15
1/2
11
85
43
108
20
3/4
14
95
45.5
146
25
1
21
105
59.5
146
32
1 1 /4
25
120
64.5
146
40
1 1 /2
32
130
76
254
50
2
38
150
81
254
32
6
-
11
70
-
-
10
-
11
-
-
-
15
1/2
11
85
68
130
20
3/4
14
95
77
180
25
1
21
105
82
180
32
1 1 /4
25
120
115
300
40
1 1 /2
32
130
120
300
50
2
38
150
130
300
歡迎選購河南湖高閥門物資有限公司【Q11N高壓鍛鋼球閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
