自力式壓力/差壓組合閥V230D01D03/V231D01D03
自力式壓力/差壓組合閥V230D01D03/V231D01D03參數 自力式壓力/差壓組合閥V230D01D03/V231D01D03尺寸 自力式
品牌
上海喬邑型號
V230D01D03/V231D01D03瀏覽次數
82 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:自力式壓力/差壓組合閥V230D01D03/V231D01D03
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【自力式壓力/差壓組合閥V230D01D03/V231D01D03】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品詳細介紹：

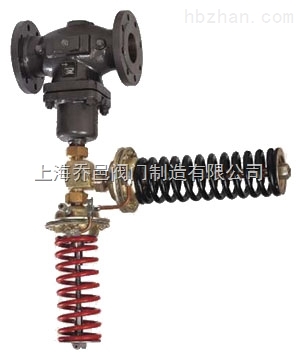

自力式壓力、差壓組合閥（壓力、差壓上升閥關）V230D01D03\V231D01D03
自力式壓力/差壓組合閥V230D01D03/V231D01D03主要應用于工藝過程控制中的壓力和差壓調節，可用于最高300℃的非腐蝕性的液體、氣體和蒸汽等介質，按優先動作原理工作，不能同時控制兩個參數。
型號： V230D01D03（硬密封） V231D01D03（軟密封）
控制閥主要技術參數
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
額定流量系數 Kvs |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
|
噪音衡量系數 Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
|
公稱壓力（MPa） |
1.6；4.0 |
||||||||||
|
最高工作溫度（℃） |
液體≤140；氣體≤80 |
||||||||||
|
硬密封 |
配隔離罐≤200 |
配隔離罐加長件≤300 |
|||||||||
|
配隔離罐和散熱片≤300 |
|||||||||||
|
壓力平衡元件 |
波紋管 |
滾動膜片 |
|||||||||
|
法蘭標準 |
ANSI JIS DIN GB JB(特殊可按用戶提供) |
||||||||||
|
閥體材質 |
鑄鐵；鑄鋼；鑄不銹鋼 |
||||||||||
|
閥芯材質 |
不銹鋼，軟密封為不銹鋼鑲嵌橡膠圈 |
||||||||||
|
最高工作壓力 |
公稱壓力（注意△Pmx及工作壓力與工作溫度的關系） |
||||||||||
執行器主要技術參數
|
有效面積（cm2） |
32※ |
80※ |
250 |
630 |
|
壓力設定范圍（MPa） |
0.8～1.6 |
0.1～0.6 |
0.015～0.15 |
0.005～0.035 |
|
0.3～1.2 |
0.05～0.3 |
0.01～0.07 |
||
|
允許上下膜室之間最大壓差（MPa） |
3.0 |
0.25 |
0.4 |
0.15 |
|
材質 |
膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 |
|||
|
控制管線、接頭 |
銅管或鋼管10×1；卡套式接頭R1/4″ |
|||
注：※DN150不能滿足該設定值
性能指標
|
控制精度 |
±8％ |
|||
|
允許泄漏量 （在規定試驗條件下） |
硬密封 |
4×10-4閥額定容量 |
||
|
軟密封 |
DN15～50 |
DN65～125 |
DN150 |
|
|
10氣泡/min |
20氣泡/min |
40氣泡/min |
||
允許壓差
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
|
最大允許壓差 △P(MPa) |
PN16 |
1.6 |
1.5 |
1.2 |
||||||||
|
PN40 |
2.0 |
|||||||||||
上海喬邑閥門為您提供專業的【自力式壓力/差壓組合閥V230D01D03/V231D01D03】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
