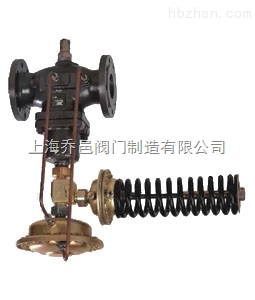

自力式流量壓力組合閥V13005/ZA3、V13105/ZA3
自力式流量壓力組合閥V13005/ZA3、V13105/ZA3參數 自力式流量壓力組合閥V13005/ZA3、V13105/ZA3尺寸 自力式
品牌
上海喬邑型號
V13005/ZA3、V13105/ZA3瀏覽次數
76 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:自力式流量壓力組合閥V13005/ZA3、V13105/ZA3
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【自力式流量壓力組合閥V13005/ZA3、V13105/ZA3】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品詳細介紹：
自力式流量壓力組合閥V13005/ZA3、V13105/ZA3是無需外來能源的節能型多項組合控制閥，用于非腐蝕性最高溫度200℃的水可其他液體介質、流量及壓力的控制裝置。流量閥通過組合控制閥與ZA3型執行機構組合在一起。
動作原理
當流量和壓力組合控制時，閥門按著流量閥、壓力閥（閥后）的輸入順序不同而依次動作。流量和壓力（閥后）兩個參數中的其中任何一個參數達到或超過設定值時，閥門都將按其要求進行動作，從而滿足現場的各種控制要求。
閥技術參數
|
公稱直徑(DN) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
160 |
200 |
250 |
|||
|
KVS值（m3/h） |
1 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
|||
|
節流器壓差（?Pb）的流量范圍（m/h）QS（有效壓力下的能量范圍） |
0.02Mpa |
0.1-2 |
0.2-3 |
0.2-4 |
0.4-7 |
0.6-11 |
0.8-16 |
3-28 |
4-40 |
6-63 |
8-80 |
12-125 |
15-150 |
18-180 |
||
|
0.05Mpa |
0.2-3 |
0.3-4.5 |
0.3-6 |
0.5-10 |
0.8-16 |
1.2-24 |
4-40 |
6-58 |
9-90 |
12-120 |
18-180 |
12-220 |
18-250 |
|||
|
Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|||
|
最大壓差?Pmx(Mpa) |
Pn16 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.5 |
1.5 |
1.2 |
1.0 |
1.0 |
||
|
Pn40 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
1.5 |
1.5 |
1.2 |
1.0 |
1.0 |
|||
|
允許泄漏量 （在規定試驗條件下） |
硬密封 |
4×10-4 X閥額定容量（L/H） |
||||||||||||||
|
軟密封 |
10氣泡/分 |
20氣泡/分 |
40氣泡/分 |
|||||||||||||
ZA5型執行器主要技術參數
|
執行器有效面積 (cm2) |
250 |
|
有效壓力 (Mpa) (節流閥壓差?Pb) |
0.02 0.05 |
|
允許上下膜室之間有最大壓差 ?Pmax (Mpa) |
0.4 |
|
設定值偏差 |
±5% |
|
控制接頭\接頭 |
銅管或鋼管?10×1（mm）卡套式管接頭 R1/4″ |
ZA3執行器主要技術參數
|
執行器有效面積(cm2) |
32 |
80 |
250 |
630 |
|
|
閥前壓力控制范圍 (Mpa) |
紅色彈簧 |
0.3-1.2 |
0.1-0.6 |
0.015-0.15 |
|
|
黃色彈簧 |
|
0.05-0.3 |
0.01-0.07 |
0.005-0.035 |
|
|
黑色彈簧 |
0.8-1.6 |
|
|
|
|
|
適用公稱通徑DN(mm) |
15～125 |
15～250 |
|||
|
保證壓力閥正常的工作的最小壓差?Pmin(Mpa) |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
|
|
允許上下膜室之間的最大壓差?Pmax(Mpa) |
2.0 |
1.25 |
0.4 |
0.15 |
|
|
設定值偏差 |
±8% |
||||
|
控制管線\接頭 |
銅管或鋼管 ?10×1（mm）卡套式管接頭R1/4″ |
||||
產品特點：
*采用波紋管+彈簧做壓力平衡元件，靈敏度高
*嗓音低性能可靠，免于維修
*通過組合件，可進行多項組全控制
*采用標準模塊設計
上海喬邑閥門為您提供專業的【自力式流量壓力組合閥V13005/ZA3、V13105/ZA3】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
