襯氟調節閥ZJHPF46現貨,河南氣動襯氟調節閥價格

氣動襯氟調節閥   襯氟調節閥   襯氟調節閥廠家

品牌

湖高

型號

ZJHPF46

瀏覽次數

103 次

所在地區

河南 鄭州 鄭東新區

市場指導價

¥526.00

數量

100

壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

店鋪名稱: 河南湖高閥門物資有限公司

河南湖高閥門物資有限公司專業生產銷售各種高中低壓閥門,各種不銹鋼閥門,石油專用閥,天燃氣專用閥,衛生級食品專用閥,電站閥門,電動閥門,氣動閥門,高溫高壓閥門,熱軋除鱗系統閥門,減溫減壓裝置,低溫閥,液氨閥,緊急切斷閥,料...

商品介紹

品牌:湖高
商品名稱:襯氟調節閥ZJHPF46現貨,河南氣動襯氟調節閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類

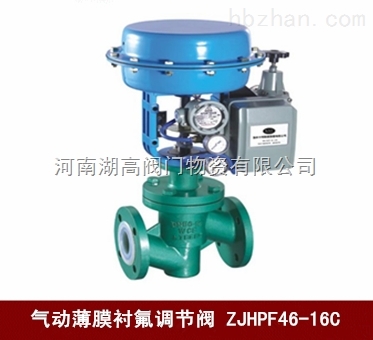

  • 襯氟調節閥ZJHPF46

    產品概述

    ZJHPF氣動薄膜單座襯氟調節閥是氣動單元組合儀表中的執行單元,配用電一氣轉換裝置之后,也可進入電動單元組合儀表系統,它接受來自調節儀表的信號,直接改變被調介質(如液體、氣體、蒸汽等)的流量,使被控工藝參數(如溫度、壓力、流量等)保持在給定值。采用頂部導向結構,配用江蘇景麥自動化儀表研制的多彈簧執行機構,具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。

    襯氟調節閥結構圖

    襯氟調節閥廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別使用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型、調節切斷型。產品公稱壓力等級有PN0.6、1.0、1.6、2.5、class150LB;公稱通徑范圍DN20~300;使用溫度由-20℃~+200℃范圍內多種檔次;泄漏等級VI級,流量特性為線性或等百分比。

    1、耐腐蝕:閥體內腔、閥芯、閥座、閥桿均包襯 2.5—3mm厚的F46,能耐酸、堿,強腐蝕。

    2、密封性能好:采用聚四氟乙烯材質的波紋管和 填料雙重密封,確保無滲漏。

    3、泄漏量小:由于閥芯、閥座是軟密封,故泄漏 量低于國家Ⅳ級標準。

    4、采用精小型多彈簧執行機構,體積小,重量輕, 調節精度高。

    型號編制

    Z

    執行機構

    H

    結構形式

    -公稱壓力

    閥體材質

    公稱通徑

    Z系列調節閥

    J:氣動薄膜執行機構

    H直行程

    CF:標準型襯氟 調節閥

    PN16=16
    CL150LB=150 LB
    JIS10K=10K

    C=WCB
    LC=LCB
    P=CF8
    PL=CF3
    R=CF8M
    RL=CF3M

    DN25= DN25
    NPS1〞=NPS1〞

    如:Z型氣動薄膜襯氟 調節閥,壓力PN16,閥體材料為WCB,公稱通徑DN50,型號為:ZJHCF-16C DN50

    性能

    流量特性

    直線、等百分比、快開

    可調范圍

    30:1

    額定CV值

    等百分比CV6.3~400 ,直線CV6.9~440

    允許泄漏量

    軟密封:VI級(氣泡級)
    泄漏量標準:GB/T 4213

    性能指標



    氣動

    電動

    基本誤差%

    ±1.5

    ±1.0

    回差%

    ≤1.5

    ≤1.0

    死區%

    ≤0.6

    ≤1.0

    始終點偏差%

    ±2.5

    ±2.5

    額定行程偏差%

    ≤2.5

    ≤2.5

    選用參數表

    公稱通徑DN

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    額定流量系數Cv

    等百分比



    8

    12

    20

    32

    50

    70

    100

    200

    240

    直線

    5

    10

    16

    25

    38

    63

    80

    120

    220

    300

    行程

    16mm

    25 mm

    40mm

    60mm

    氣動執行機構
    膜片有效面積Ae (cm2)

    ZHA/B-22

    ZHA/B-23

    ZHA/B-34

    ZHA/B-45

    350

    350

    560

    900

    作用方式

    彈簧范圍

    最大允許壓差(MPa)

    氣開

    20-100KPa

    1.16

    0.7

    0.44

    0.28

    0.18

    0.17

    0.11

    0.07

    0.07

    0.05

    40-200 KPa

    3.34

    2.14

    1.31

    0.84

    0.53

    0.51

    0.33

    0.21

    0.22

    0.15

    80-240 KPa

    6.4

    4.99

    3.05

    1.95

    1.25

    1.18

    0.78

    0.5

    0.51

    0.36

    氣關

    20-100KPa

    2.23

    2.14

    0.87

    0.56

    0.35

    0.34

    0.22

    0.14

    0.15

    0.1

    40-200 KPa

    6.4

    6.4

    5.86

    3.64

    2.3

    2.21

    1.43

    0.91

    0.95

    0.66

    80-240 KPa

    6.4

    6.4

    6.4

    5.04

    3.18

    3.06

    1.98

    1.26

    1.32

    0.92



    歡迎選購河南湖高閥門物資有限公司氣動襯氟調節閥】產品,您的滿意是我們不朽的追求!公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力!希望使用我公司產品的用戶,都獲得十分滿意的產品和服務,我們將一如既往的為廣大用戶提供一流水平的產品及服務,與您攜手共創輝煌!
