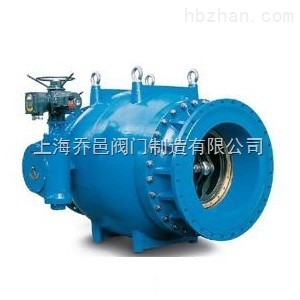

精心為您推薦【HS941X電動活塞式調流調壓閥】是由上海喬邑閥門制造有限公司生產銷售的,公司常年備有大量庫存現貨以出廠價直銷,我們一直努力為客戶提供全套工業閥門的解決方案,讓客戶購買到物美價廉的產品,歡迎咨詢選購!
產品簡介:
HS941X電動活塞式調流調壓閥具有流量控制、減壓穩壓控制、泄壓持壓控制、放空消能等多種功能。該閥結構新穎、性能先進、運行可靠,可廣泛用于水利水電、冶金、石化、水司、市政、環保等行業各類供排水系統。
用途
電動調流調壓閥是借鑒德國、日本先進經驗,總結國內設計制造及實用經驗的基礎上,根據流體力學特性而開發出來的調速調壓型閥門。已經在電站、引水、供水等領域得到了廣泛的應用。經過改進的本系列流量調節閥不但適用于清水,對于天然江河湖泊水、輕度污水具有良好的耐受能力。從設計結構和材料選用上解決了多年來流量調節閥易結垢,卡阻,驅動裝置偏大的難題。
HS941X電動活塞式調流調壓閥主要用在水廠、電廠、引水工程等介質為水的管網系統,起調節管道介質流量、流態以及調節管網壓力的作用。電動調流調壓閥特點 該閥最優于傳統流量調節閥的特點就在于它的結構設計和材料選用使其不怕污水堵塞滑道,不怕結垢現象,不易卡阻。驅動裝置明顯減小。該閥可自動調節預先設定的管道介質參數值,使之在一定精度內保持恒定,且精度范圍也可以進行調整。該閥具有良好的耐氣蝕特性,閥體內壁的筋板兼有整流板的作用,可以分散水流,防止氣蝕。同時,也減小了閥門的噪音和活塞的振動。該閥的控制系統可采用集成電子電路,體積小,可靠性好,靈敏度高,安裝調試方便。全關滲漏量為零,可作為截止閥使用。不必另設其他截止閥門。如控制程度及精度要求不是很高,該閥的控制可以采用手動或普通電動形式。可以臥式安裝,也可以立式安裝。
性能保證值
技術參數(1MPa=10kgf/cm2)
項 目
|
參 數
|
公稱壓力(MPa)
|
0.6-6.4MPa
|
泄漏量
|
符合GB/T13927-1992標準規定
|
適用溫度(℃)
|
0~80
|
適用介質
|
清水、污水、原水等
|
電動型多功能錐形減壓/穩壓閥參數表
序號
|
項 目
|
參 數
|
備 注
|
1
|
閥門名稱
|
電動型多功能活塞閥
|
2
|
公稱壓力
|
1.0MPa、1.6MPa
|
3
|
殼體試驗壓力
|
1.5PN
|
4
|
密封試驗壓力
|
1.1PN
|
7
|
整定壓力
|
1.0MPa
|
0.09-0.9 MPa
|
可按工況要求設定
|
1.6MPa
|
0.10-1.4 MPa
|
2.5 MPa
|
0.15-2.2 MPa
|
8
|
啟閉壓差
|
≤10%整定壓力
|
主要零件材料
序號
|
名稱
|
材料
|
序號
|
名稱
|
材料
|
1
|
前閥體
|
球墨鑄鐵QT450-12
鑄鋼 WCB
|
9
|
后閥體
|
球墨鑄鐵QT450-12
/ 鑄鋼 WCB
|
2
|
曲柄
|
不銹鋼304
|
10
|
O型圈
|
丁腈橡膠
|
3
|
剪切銷
|
不銹鋼304
|
11
|
O型圈
|
丁腈橡膠
|
4
|
連桿
|
不銹鋼304
|
12
|
驅動軸
|
不銹鋼2Cr13
|
5
|
導流器
|
不銹鋼304
|
13
|
密封前銅套
|
ZCuSn10Zn2
|
6
|
活塞
|
不銹鋼304
|
14
|
密封銅套
|
ZCuSn10Zn2
|
7
|
連桿支承
|
不銹鋼304
|
15
|
緊固件
|
不銹鋼25
|
9
|
密封圈
|
丁腈橡膠
|
執行機構
|
智能型電裝
|
產品結構特征
電動活塞式調流調壓閥由前閥體、后閥體、閥桿、導流器和套筒等主要部件組成。采用不銹鋼制造的導流器固定在后閥體中腔,在其表面均勻的分布有噴流孔;套筒在活套在導流器上并與閥桿連接,通過外控部件控制套筒的位置,以調節閥門過流面積。外控部件可按照工況需求采用手動、電動、氣動和液動等多種形式。
1、閥體
閥體包括前閥體和后閥體,在后閥體內設有軸向?qū)ΨQ的流道。
2、導流器
導流器是多功能活塞閥的關鍵部件,壁面上有許多腰型槽,所有腰型槽根據工況與介質情況,按一定的組合規律布置。
工作原理
電動活塞式調流調壓閥-于導流器上,通過導流器導引。水流從導流器外流入,經過導流器上的噴流孔形成多束水流,在閥體中腔產出碰撞,達到消能的效果;節流發生在活塞邊緣與導流器的孔口之間,由于孔內水流速度很高,所以導流器選用的材質高度耐磨與抗腐蝕;同時因為碰撞發生的閥體流道中腔,有效降低了氣蝕和沖刷對閥體的影響,提高閥門使用壽命。主密封圈位于導流器的最前端,活塞在全行程上被導引,當被推動穿過主密封圈至全關位置時,閥門前后的差壓強迫主密封圈緊貼套筒外壁實現截斷。活塞通過連桿的引導在導流器內前后運動,閥桿借助曲柄與連桿傳動,當執行機構驅動閥桿順時針轉動時,活塞向后移動,開啟閥門;當執行機構驅動閥桿逆時針轉動時,活塞向前移動,關閉閥門。
主要技術特點
軸向?qū)ΨQ流道:閥體采用了軸向?qū)ΨQ流道,完全避免了不必要的流向改變,使噪音和紊流趨勢明顯降低。
壓力平衡:由于多功能錐形閥采用壓力平衡套筒,使得操作套筒的軸向力與閥門兩端的壓差無關,因此使用較小的執行機構就能達到快動的目的。
調節效果好:近乎數字式控制,通過改變過流孔的數量實現流道面積的變化,具有良好的線性調節特性。
電動型多功能活塞閥
電動執行器采用智能型,具有行程保護、力矩保護、缺相報警等多項功能。
主要外形尺寸與連接尺寸
PN1.0-PN2.5MPa電動活塞式調流調壓閥外型尺寸及連接尺寸表
公稱通徑
|
外形尺寸 mm
(參考值)
|
連接尺寸 mm(標準值)
|
PN1.0 MPa
|
PN1.6 MPa
|
PN2.5 MPa
|
L
|
H1
|
H2
|
D
|
D1
|
n-Φd
|
b
|
D
|
D1
|
n-Φd
|
b
|
D
|
D1
|
n-Φd
|
b
|
100
|
325
|
210
|
160
|
220
|
180
|
8-Φ18
|
22
|
220
|
180
|
8-Φ18
|
22
|
235
|
190
|
8-Φ22
|
24
|
125
|
325
|
240
|
190
|
250
|
210
|
8-Φ18
|
22
|
250
|
210
|
8-Φ18
|
22
|
270
|
220
|
8-Φ26
|
26
|
150
|
350
|
290
|
220
|
285
|
240
|
8-Φ22
|
24
|
285
|
240
|
8-Φ22
|
24
|
300
|
250
|
8-Φ26
|
28
|
200
|
400
|
330
|
310
|
340
|
295
|
8-Φ22
|
24
|
340
|
295
|
12-Φ22
|
24
|
360
|
310
|
12-Φ26
|
30
|
250
|
500
|
330
|
395
|
395
|
350
|
12-Φ22
|
26
|
405
|
355
|
12-Φ26
|
26
|
425
|
370
|
12-Φ30
|
32
|
300
|
600
|
420
|
460
|
445
|
400
|
12-Φ22
|
26
|
460
|
410
|
12-Φ26
|
28
|
485
|
430
|
16-Φ30
|
34
|
350
|
700
|
510
|
490
|
505
|
460
|
16-Φ22
|
26
|
520
|
470
|
16-Φ26
|
30
|
555
|
490
|
16-Φ33
|
38
|
400
|
800
|
655
|
520
|
565
|
515
|
16-Φ26
|
26
|
580
|
525
|
16-Φ30
|
32
|
620
|
550
|
16-Φ36
|
40
|
450
|
900
|
750
|
580
|
615
|
565
|
20-Φ26
|
28
|
640
|
585
|
20-Φ30
|
40
|
670
|
600
|
20-Φ36
|
46
|
500
|
1050
|
820
|
640
|
670
|
620
|
20-Φ26
|
28
|
715
|
650
|
20-Φ33
|
44
|
730
|
660
|
20-Φ36
|
48
|
600
|
1175
|
970
|
730
|
780
|
725
|
20-Φ30
|
34
|
840
|
770
|
20-Φ36
|
54
|
845
|
770
|
20-Φ39
|
58
|
700
|
1320
|
1050
|
850
|
895
|
840
|
24-Φ30
|
34
|
910
|
840
|
24-Φ36
|
40
|
960
|
875
|
24-Φ42
|
50
|
800
|
1600
|
1215
|
1020
|
1015
|
950
|
24-Φ33
|
36
|
1025
|
950
|
24-Φ39
|
42
|
1085
|
990
|
24-Φ48
|
54
|
900
|
1700
|
1350
|
1270
|
1115
|
1050
|
28-Φ33
|
38
|
1125
|
1050
|
28-Φ39
|
44
|
1185
|
1090
|
28-Φ48
|
58
|
1000
|
1900
|
1560
|
1390
|
1230
|
1160
|
28-Φ33
|
38
|
1255
|
1170
|
28-Φ42
|
46
|
1320
|
1210
|
28-Φ55
|
62
|
1200
|
2100
|
1750
|
1510
|
1455
|
1380
|
32-Φ39
|
44
|
1485
|
1390
|
32-Φ48
|
52
|
1530
|
1420
|
32-Φ55
|
70
|
1400
|
2420
|
2100
|
1625
|
1675
|
1590
|
36-Φ42
|
48
|
1685
|
1590
|
36-Φ48
|
58
|
1755
|
1640
|
36-Φ60
|
76
|
1600
|
2700
|
2435
|
1920
|
1915
|
1820
|
40-Φ48
|
52
|
1930
|
1820
|
40-Φ55
|
64
|
1975
|
1860
|
40-Φ60
|
84
|
1800
|
3070
|
2670
|
2110
|
2115
|
2020
|
44-Φ48
|
56
|
2130
|
2020
|
44-Φ55
|
68
|
2000
|
3250
|
1980
|
2310
|
2325
|
2230
|
48-Φ48
|
60
|
2345
|
2230
|
48-Φ60
|
70
|
PN4.0-PN10.0MPa液壓自力式多功能活塞閥外型尺寸及連接尺寸表
公稱通徑
|
外形尺寸 mm
(參考值)
|
連接尺寸 mm(標準值)
|
PN4.0 MPa
|
PN6.3 MPa
|
PN10.0 MPa
|
L
|
H1
|
H2
|
D
|
D1
|
n-Φd
|
b
|
D
|
D1
|
n-Φd
|
b
|
D
|
D1
|
n-Φd
|
b
|
100
|
450
|
210
|
190
|
235
|
190
|
8-Φ23
|
19
|
250
|
200
|
8-Φ27
|
30
|
265
|
210
|
8-Φ30
|
36
|
125
|
450
|
240
|
230
|
270
|
220
|
8-Φ27
|
23.5
|
295
|
240
|
8-Φ31
|
34
|
315
|
250
|
8-Φ33
|
40
|
150
|
480
|
380
|
270
|
300
|
250
|
8-Φ27
|
26
|
345
|
280
|
8-Φ33
|
36
|
355
|
290
|
12-Φ33
|
44
|
200
|
600
|
420
|
390
|
375
|
320
|
12-Φ31
|
30
|
415
|
345
|
12-Φ37
|
42
|
430
|
360
|
12-Φ36
|
52
|
250
|
730
|
490
|
475
|
450
|
385
|
12-Φ34
|
34.5
|
470
|
400
|
12-Φ37
|
46
|
505
|
430
|
12-Φ39
|
60
|
300
|
850
|
540
|
550
|
515
|
450
|
16-Φ34
|
39.5
|
530
|
460
|
16-Φ37
|
52
|
585
|
500
|
16-Φ42
|
68
|
350
|
980
|
660
|
590
|
580
|
510
|
16-Φ37
|
44
|
600
|
525
|
16-Φ39
|
56
|
655
|
560
|
16-Φ48
|
74
|
400
|
1100
|
815
|
620
|
440
|
585
|
16-Φ40
|
48
|
670
|
585
|
16-Φ43
|
60
|
715
|
620
|
16-Φ48
|
82
|
450
|
1200
|
965
|
720
|
685
|
610
|
20-40
|
49
|
500
|
1250
|
1060
|
790
|
755
|
670
|
20-Φ43
|
52
|
600
|
1450
|
1260
|
875
|
890
|
795
|
20-Φ49
|
58
|
700
|
1650
|
1350
|
1040
|
995
|
900
|
24-Φ48
|
68
|
800
|
1850
|
1515
|
1270
|
1140
|
1030
|
24-Φ57
|
76
|
說明:
1.以上表格中列舉了電動活塞式調流調壓閥外型尺寸及連接尺寸。手動套筒閥連接尺寸與上表相同,外型尺寸略小。
2. 氣動閥,電動連接尺寸與上表相同,外型尺寸與現場壓力源參數有關。
上海喬邑閥門為您提供優質的【HS941X電動活塞式調流調壓閥】產品和完善的售后服務,如需訂購本產品,請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數!本文中所有的文字、圖片、數據僅供參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請聯系我們!
