河南DA371F3襯氟塑料里蝶閥現貨,襯氟塑料里蝶閥廠家
襯氟塑料里蝶閥 塑料里蝶閥 襯氟蝶閥
品牌
湖高型號
DA371F3瀏覽次數
83 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南DA371F3襯氟塑料里蝶閥現貨,襯氟塑料里蝶閥廠家
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

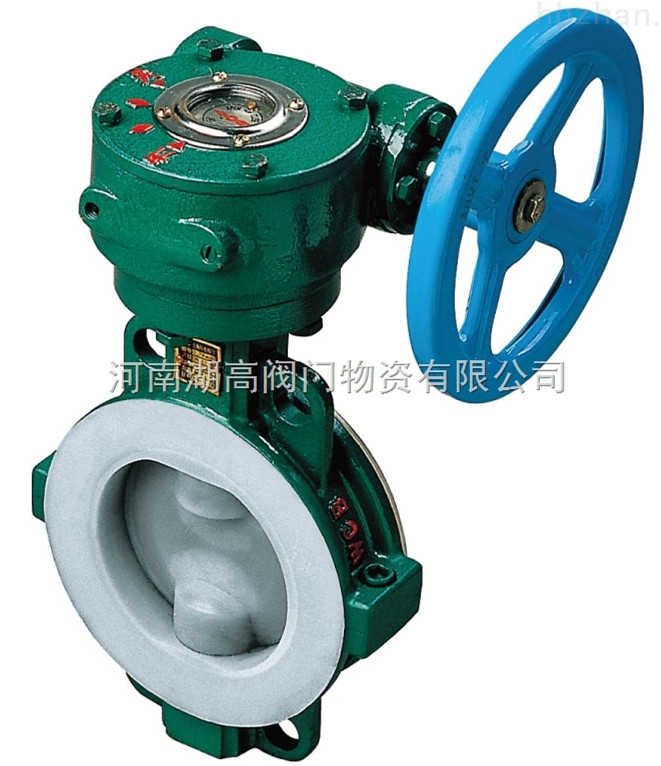

DA371F3襯氟塑料里蝶閥
產品概述
DA371F3襯氟塑料里蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的 硅橡膠襯墊調節閥門的密封性能;該閥門操作輕便，嚴密的密封性能，超 長的使用壽命;可作快速切斷或調節流量之用。適用于要求可靠密封和 良好調節特性的場合。
DA371F3襯氟塑料里蝶閥特點：
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線)，具有雙向密封功能，壓力、流量可自由調節;
2、偏心蝶閥為二維方向偏心產品的凸輪效應會使密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果更理想;
3、四級加載彈性密封，保證了閥門內、外的零泄漏。
a:軸與蝶閥一體外襯F46;
b:軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
c:軸的徑向采用O型圈與金屬軸套的組合;
d:閥座鑲嵌有彈性條的閥體槽內。
4、采用可彈性墊片定位準確，結構簡單。(*采用O型圈是為了防止意外泄漏時的安全措施)。
DA371F3襯氟塑料里蝶閥零件材料：
零件名稱
材料
上下閥體
鑄鐵、鑄鋼、不銹鋼、襯F46、F3
閥座
鑄鋼
帶桿蝶板
鑄鋼、不銹鋼、襯F46、F3
填料
F4
襯墊
硅橡膠
蝸輪手柄
球墨鑄鐵
DA371F3/DA971F3襯氟塑料里蝶閥性能參數：
公稱通經DN（mm)
50～2000
50～1600
公稱藥理PN（MPa)
0.6
1.0
1.6
密封試驗(MPa)
0.66
1.1
1.76
強度試驗(MPa)
0.9
1.5
2.4
適用溫度
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動
DA371F3/DA971F3襯氟塑料里蝶閥外形尺寸：
公稱通徑 PN1.0(MPa)主要外形尺寸和連接尺寸 參考值 重量 DN L D D1 D2 f Z-Φd H2 H1 ㎏ 40 33 145 110 85 3 4-Φ18 270 80 4 50 43 160 125 100 3 4-Φ18 280 85 5 65 46 180 145 120 3 4-Φ18 290 93 7 80 46 195 160 140 3 4-Φ18 310 100 9 100 52 215 180 155 3 8-Φ18 340 110 13 125 56 245 210 185 3 8-Φ18 355 120 15 150 56 280 240 210 4 8-Φ23 380 160 24 200 60 335 295 265 4 8-Φ23 430 245 38 250 68 390 350 320 4 12-Φ23 450 260 60 300 78 440 400 370 4 12-Φ23 480 300 70 350 78 500 460 420 4 16-Φ23 600 320 80 400 102 565 515 475 4 16-Φ25 630 330 120 450 114 615 565 525 4 20-Φ25 655 380 165 500 127 670 620 580 5 20-Φ25 680 390 205 600 154 780 725 690 5 20-Φ30 730 450 250 700 165 895 840 800 5 24-Φ30 790 480 320 800 190 1010 950 905 5 20-Φ34 880 580 395 900 203 1110 1050 1005 5 28-Φ34 930 625 450 1000 213 1220 1160 1115 6 28-Φ34 1000 660 600 1200 254 1450 1380 1325 6 32-Φ41 1300 780 825 DA371F3/DA971F3襯氟塑料里蝶閥結構圖：
