商品介紹

品牌:上海喬邑

商品名稱:電動法蘭截止閥/電動高壓截止閥/電動不銹鋼截止閥J941H/J941W

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【J941H/J941W電動法蘭截止閥/電動高壓截止閥/電動不銹鋼截止閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

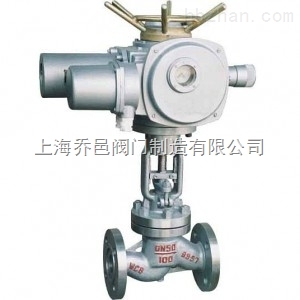

J941H/J941W電動法蘭截止閥/電動高壓截止閥/電動不銹鋼截止閥

一、電動法蘭截止閥產品概述

J941H電動法蘭截止閥是由電動執行機構和截止閥兩部分組成，電動法蘭截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。電動截止閥只適用于全開和全關，不允許作調節和節流。

二、電動法蘭截止閥產品特點

（1）結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
（2）密封面采用不銹鋼和硬質合金，使用壽命長。
（3）采用柔性石墨填料、密封可靠、操作輕便靈活。
（4）4、驅動方式分手動、電動、氣動、齒輪傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
（5）廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

三、電動法蘭截止閥主要零件材料

閥體	WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
閥瓣	WCB+D507MO、0Crl8Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12
螺紋壓套	2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
閥桿	2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
閥蓋	WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
填料	柔性石墨、PTFE
壓蓋	WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
滑塊	2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
電動執行器	殼體(HT200、WCB)

四、電動法蘭截止閥主要設計標準

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標志		GB/T12220
供貨		JB/T7928

五、電動法蘭截止閥主要性能規范

壓力標準	公稱壓力(MPa)
試驗壓力(MPa)	1.6	2.5	4.0	6.4
強度試驗	2.4	3.75	6.0	9.6
密封試驗	1.76	2.75	4.4	7.04

六、電動法蘭截止閥外形連接尺寸

公稱壓力PN(MPa)	公稱通徑DN(mm)	標準值									參考值
公稱壓力PN(MPa)	公稱通徑DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	質量(kg)
1．6	50	230	160	125	100	/	16	3	/	4-φ18	590	645	48
	65	290	180	145	120	/	18	3	/	4-φ18	590	690	60
	80	310	195	160	135	/	20	3	/	8-φ18	590	715	65
	100	350	215	180	155	/	20	3	/	8-φ18	590	770	71
	125	400	254	210	185	/	22	3	/	8-φ18	590	780	119
	150	480	280	240	210	/	24	3	/	8-φ23	590	810	210
	200	600	335	295	265	/	26	3	/	12-φ23	810	967	320
	250	622	405	355	320	/	30	3	/	12-φ25	810	1143	550
	300	698	460	410	375	/	30	4	/	12-φ25	830	1292	785
2.5	50	230	160	125	100	/	20	3	/	4-φ18	590	645	50
	65	290	180	145	120	/	22	3	/	8-φ18	590	690	65
	80	310	195	160	135	/	22	3	/	8-φ18	590	715	67
	100	350	230	190	160	/	24	3	/	8-φ23	590	770	73
	125	400	270	220	188	/	28	3	/	8-φ25	590	780	127
	150	480	300	250	218	/	30	3	/	8-φ25	810	810	215
	200	600	360	310	278	/	34	3	/	12-φ25	810	967	322
	250	622	425	370	332	/	36	3	/	12-φ30	830	1143	585
	300	698	485	430	390	/	40	4	/	16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
