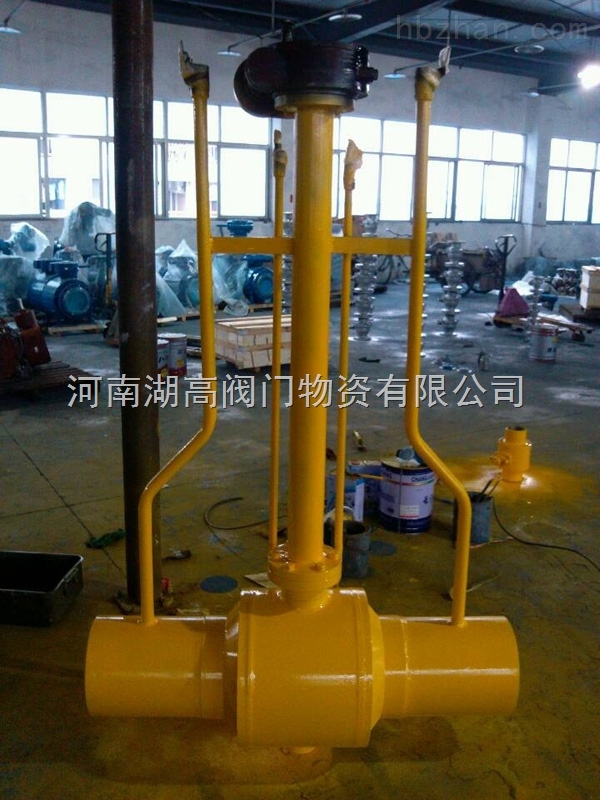

埋地式全焊接球閥

產品概述

埋地式全焊接球閥主要用途：
全焊接球閥閥體是由鋼管焊接而成。球墊采用強化聚四氟乙烯。閥桿采用防爆設計。溫度范圍：-60-200℃。全焊接球閥廣泛應用于天然氣、石油、供熱、化工及熱電管網等長輸管線領域。
1、城市燃氣：燃氣輸出管道、主干線及各支線供應管道等。
2、集中供熱：大型供熱設備輸出管線、主干線、支線。
3、熱交換機：管道及各回路啟閉。
4、鋼鐵廠：各種流體管道、廢氣擇放管道、煤氣和熱力供應管道、燃料供應管道。
5、Q61F一體式焊接球閥用于各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。

埋地式全焊接球閥主要零件材料：

1、閥體：碳鋼ST37.0，A106-B；20號鋼
2、球體：不銹鋼304或316
3、閥桿：2Cr13
4、閥桿密封：全氟像膠
5、球體密封：RTFE（PTFE+C）

埋地式全焊接球閥主要技術參數：

1、通徑：DN15 ~ 300
2、壓力：PN 16 ~ 40
3、工作溫度：-29℃~ +200℃
4、Q61F一體式焊接球閥適應介質：石油、汽油、液化天然氣、液化石油氣體、石油化工、鋼鐵廠、供熱管道等
5、Q61F一體式焊接球閥操作方式：手柄、齒輪、電動、渦輪

埋地式全焊接球閥主要選用原則：

1、閥桿防飛出結構

當介質通過閥門，閥體中腔的壓力可能將閥桿推出。為防止這種情況發生，在閥桿下部設置一凸臺結構。這樣即使火災時，填料，止推軸承被燒損或其他原因引起填料等損壞，閥體內的介質壓力將使閥桿凸臺與閥體上密封緊密接觸，防止介質大量從損壞的填料部位處泄露。
2、埋地式全焊接球閥防靜電裝置

當操作閥門時，由于球體和聚四氟乙烯等非金屬材料閥座之間摩擦，會產生靜電電荷并聚積在球體行。為防止產生靜電火花，特在閥門上設置防靜電裝置，把產生的靜電導出

3、埋地式全焊接球閥防火結構

本公司浮動球閥閥座采用獨特結構，當發生火災時，非金屬密封面材料燒毀時，金屬環利用彈簧的彈力推動閥座與球體吻合密封，從而阻止火勢蔓延和介質外流。（防火結構設計符合API607，JB/T6899和BS755）

4、埋地式全焊接球閥中部法蘭無外漏結構

閥體與左體的連接部位是靠墊片密封，為防止由于火災、高溫或震動等因素引起的該處密封泄露，特設計為閥體與左體金屬金屬接觸，形成止口法蘭，保證無外漏。

5、埋地式全焊接球閥自動泄壓結構

當滯留在閥門中腔的介質由于管道系統壓力或介質溫度等因素引起的變化，從而出現中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門的安全。
