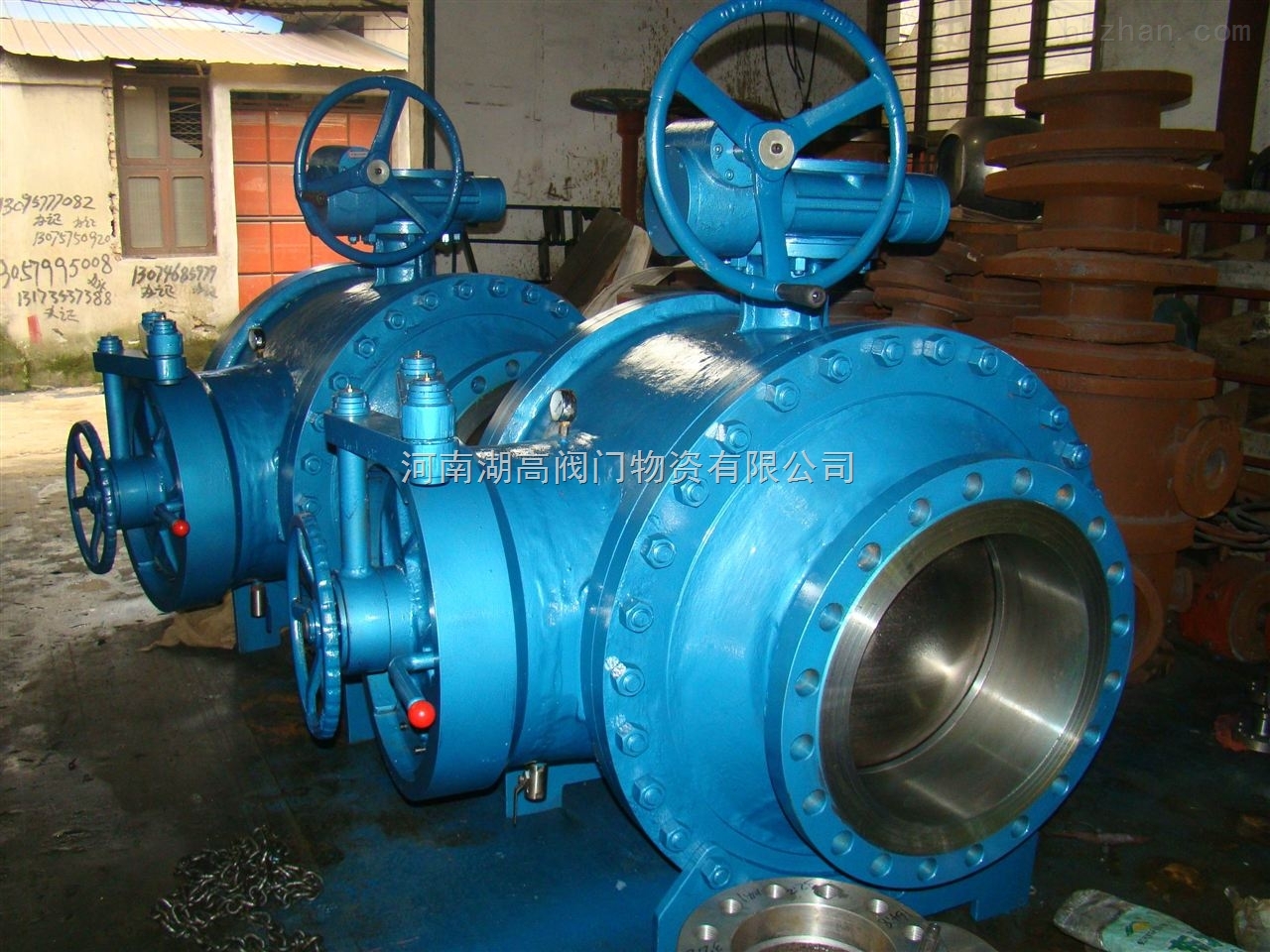

清管閥

產品概述

清管閥是在T型三通固定式球閥結構基礎上改型和增加功能后設計而成的新型閥門。清掃管線時，將清管器置入閥門的球體內腔，通過球體在相互垂直的三通閥體內，作90°旋轉運動。當球體通道和管線通道在同一軸線時，清管器在管道內流體壓力作用下，從一個管閥發射，到另一個閥門被擋條擋住并取出。管閥的使用必須是成對的，其一發射，其二接收。

結構特點

清管閥的結構特征是在固定球閥結構原理基礎上改型和增加功能后創新設計的新型閥門。完全繼承了兩位截斷式球閥的性能的特點,通過球芯的90度回轉實現閥門的啟閉,便于設計成雙阻與排放使閥門在全開的情況下都可以排放體腔內的介質,這種功能是所必須的。

閥體的側面開設支管，該支管中心與管線中心垂直相交。支管上安裝快開盲板和放空閥，使清管器能夠方便送入閥門或從閥門中取出，球體通孔直徑更大，通孔的一端設置能夠阻礙清管器通過而又允許介質通過的擋條。

清管閥類型

  A型：

A型（PC型）是清掃管道用的標準型。它的球孔面積比通道面積大25%，以保證清管作業過程中輸送介質持續流動。

B型：

B型（PB型）是一種帶內旁通的，在球體上垂直于球孔方向開設兩個通道，其通流面積約為管線面積的25%。這種結構保證在發射或接收清管器時閥門也不會發生斷流。B型不能當作截斷閥使用。

C型：

C型（PS型）是隔離和按序輸送介質用的閥門。球孔面積比管線通流面積約大3%，并且在接收用清管閥的球孔內有一附加密封，保證清管器到達接收用閥門時形成密封，獲得理想的隔離效果。
