商品介紹

品牌:上海喬邑

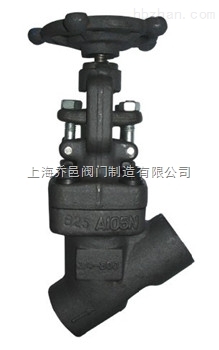

商品名稱:Y型高壓截止閥J65Y

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【Y型高壓截止閥J65Y】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

Y型高壓截止閥J65Y結構特點：
螺紋閥蓋,可根據用戶要求設計為焊接或可拆卸結構
接近直線的流道設計，減少流阻
二次節流面設計，減少對密封面的沖刷
承插焊端或對接焊
旋轉升降閥桿
整體閥座
可選擇電動或氣動的驅動方式
較傳統J61Y性能優越,節能,使用壽命長

Y型高壓截止閥標準規范：
設計制造標準：ASME B16.34，JB/T3595，E101
結構長度標準：GB/T 12221-2005
承插焊端：ASME B16.11
對接焊端：ASME B16.25
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：JB/T3595

零件材料與工況：

序號	零件名稱	材料
1	閥體	25+Stellite 21,F22+Stellite 21
2	閥瓣	25+Stellite 6,F22+Stellite 6
3	閥桿	1Cr13,25Cr2Mo1V,17-4PH
4	填料箱	25,F22
5	閥蓋	25,F22
6	閥桿螺母	QAL9-4,D2
7	壓板	1Cr13,F22
8	填料	進口GARLOCK夾不銹鋼絲編織柔性石墨
9	填料墊	1Cr13
10	密封墊	夾316絲高柔型石墨

主要尺寸及重量：

口徑	Class 1690					Class 2680
口徑	L	D	W	H	Wt(kg)	L	D	W	H	Wt(kg)
1/2〃	152	60	216	298	13	152	60	216	298	13
3/4〃	152	60	216	298	13	152	60	216	298	13
1〃	152	60	216	298	13	152	60	216	298	13
1-1/4〃	170	81	216	326	15.8	170	81	216	326	15.8
1-1/2〃	170	81	216	326	15.8	170	81	216	326	15.8
2〃	272	102	363	427	37.8	272	102	363	427	37.8
2-1/2〃	325	122	406	474	63	325	122	406	474	63
3〃	325	122	406	474	63	325	122	406	474	63
4〃	325	122	406	474	63	325	122	406	474	63
