店鋪全部商品

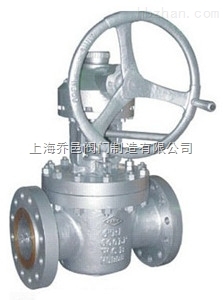

法蘭美標提升式硬密封旋塞閥X43H

X43H法蘭美標提升式硬密封旋塞閥參數   X43H法蘭美標提升式硬密封旋塞閥尺寸   X43H法蘭美標提升式硬密封旋塞閥

品牌

上海喬邑

型號

X43H

瀏覽次數

88 次

所在地區

上海 上海 奉賢區

參考最低價

面議

數量

100

壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

店鋪名稱: 上海喬邑閥門制造有限公司

上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。 上海喬邑閥門制造有限公司主要自控閥產品有:電動調節閥、氣動...

商品介紹

品牌:上海喬邑
商品名稱:法蘭美標提升式硬密封旋塞閥X43H
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類

上海喬邑閥門制造有限公司是【X43H法蘭美標提升式硬密封旋塞閥】的生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量第一、誠信經營"的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!

美標提升式硬密封旋塞閥詳細說明

產品概述:

X43H法蘭美標提升式硬密封旋塞閥適用于公稱壓力CLASS150LB~2500LB,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。

結構特點:

1、產品結構合理、密封可靠、性能優良、造型美觀;
2、閥門的啟閉過程是在密封面脫離的狀態下進行的,不會造成密封面的磨損。
3、法蘭提升式硬密封旋塞閥雙向流動,安裝使用更方便。
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要。

閥門的啟閉工作原理:

旋塞閥的啟閉過程:開啟閥門時,要先旋轉手輪,使塞子上升,于密封面脫離,再旋轉手柄90°,使塞子的通道和閥體的通道相通,達到開啟的目的。而閥閉的過程是先旋轉手柄90°,使塞子的通道和閥體的通道垂直,再旋轉手輪,使塞子下降,達到密封。

標準規范:

設計制造標準:API599、API6D
結構長度標準:ASME B16.10
連接法蘭標準:ASME B16.5
壓力溫度等級:ASME B16.34
試驗檢驗標準:API598、API6D

壓力試驗:

公稱壓力 強度試驗 密封試驗(液) 密封試驗(氣)
MPa Lbf/2in MPa Lbf/2in MPa Lbf/2in
150 3.0 430 2.2 315 0.4-0.7 60-100
300 7.7 1110 5.7 815
600 15.3 2220 11.3 1630
900 23.0 3330 17.0 2445
1500 38.4 5560 28.2 4080
2500 64 0 9255 47.0 6790

零件材料:

體蓋瓣搖桿導向套 閥桿 墊片 密封面 工作溫度(℃) 適用介質
WCB F6a PTFE
增強柔性石墨1Cr13/柔性石墨
不銹鋼/耐酸石棉
齒型墊片
13Cr
STL
本體材料
PTFE
尼龍
≤150℃ 水、蒸氣、油品硝酸類、醋酸類強氧氣性介質尿素
CF8 304
CF8M 316
CF3 304L
CF3M 316L

連接尺寸:

600Lb凸面法蘭RF
mm in L D D1 D2 B N-φd H Do
15 1/2 165 95 66.5 35 14.5 4-φ16 190 120
20 3/4 190 117 82.5 43 16 4-φ19 195 140
25 1 216 124 89.0 51 17.5 4-φ19 225 140
32 11/4 229 133 98.5 63 21 4-φ19 260 180
40 11/2 241 156 114.3 73 22.5 4-φ22.5 280 200
50 2 292 165 127.0 92 25.4 8-φ19 310 220
65 21/2 330 190 149.4 105 28.5 8-φ22.5 340 260
80 3 356 210 168.1 127 31.8 8-φ22.5 395 300
100 4 432 273 216.0 157 38.1 8-φ25.4 435 300
125 5 508 330 266.7 186 44.5 8-φ28.5 470 340
150 6 559 356 292.1 216 47.8 12-φ28.5 535 400
200 8 660 419 349.3 270 56 12-φ32 590 450
250 10 787 508 431.8 324 63.5 16-φ35 630 450
300 12 838 559 489.0 381 67 20-φ35 680 500
350 14 889 603 527.0 413 70 20-φ38 720 500
400 16 991 686 603.0 470 76.5 20-φ41 890 600
450 18 1092 743 654.0 573 83 20-φ44.5 1030 600
500 20 1194 813 723.9 584 89 24-φ44.5 1190 600
DN 900Lb環槽法蘭RTJ
mm in L D D1 D2 b n-φd H Do
15 1/2 229 121 83 39.7 30.4 4-φ22.4 190 120
20 3/4 229 130 89 44.5 33.4 4-φ22.4 195 140
25 1 254 149 102 50.8 36.5 4-φ25.4 225 140
32 11/4 279 159 111.3 60.3 36.5 4-φ25.4 260 180
40 11/2 305 178 124 68.3 40.0 4-φ28.4 280 200
50 2 368 216 165.0 95.3 46.0 8-φ25.4 310 220
65 21/2 419 244 190.5 108.0 49.0 8-φ28.5 340 260
80 3 381 241 190.5 123.8 46.0 8-φ25.4 395 300
100 4 457 292 235.0 149.2 52.4 8-φ32 435 300
125 5 559 349 279.4 181.0 58.7 8-φ35 470 340
150 6 610 381 317.5 211.1 63.6 12-φ32 535 400
200 8 737 470 393.7 269.9 71.4 12-φ38 590 450
250 10 838 546 469.9 323.9 77.8 16-φ38 630 450
300 12 965 610 533.4 381.0 87.2 20-φ38 680 500
350 14 1029 641 558.8 419.1 97.0 20-φ41 720 500
400 16 1130 705 616 419.1 97.0 20-φ44 890 600
450 18 / 787 685.8 466.9 111.6 20-φ50 1030 600
500 20 1321 857 749.3 466.9 116 20-φ54 1190 600
1500Lb環槽法蘭RTJ
25 1 254 149 102 50.8 36.5 4-φ25.4 225 140
32 11/4 279 159 111.3 60.3 36.5 4-φ25.4 260 180
40 11/2 305 178 124 68.3 40.0 4-φ28.4 280 200
50 2 368 216 165.1 95.3 46.0 4-φ25.4 310 220
65 21/2 419 244 190.5 108.0 49.0 4-φ28.5 340 260
80 3 470 267 203.2 136.5 55.7 8-φ32 395 300
100 4 546 311 241.3 161.9 61.8 8-φ35 435 300
150 6 705 394 317.5 211.1 92.1 12-φ28 535 400
200 8 832 483 393 7 269.9 103.0 12-φ44.5 590 450
250 10 991 584 482.6 323.9 119.1 12-φ51 630 450
300 12 1130 673 571.5 381.0 138.2 16-φ54 680 500
350 14 / 749 635.0 419.1 149.2 16-φ60.5 720 500
400 16 1384 825.5 704.9 419.1 154 16-φ66.5 890 600
2500Lb環槽法蘭RTJ
50 2 451 235 171.5 101.6 58.7 8-φ28.5 340 350
65 21/2 508 267 196.9 111.1 66.7 2-φ32 390 400
80 3 578 305 228.6 127.0 76.1 8-φ35 450 400
100 4 673 356 273.0 157.2 87.3 8-φ41 495 450
150 6 914 483 368.3 228.6 120.7 8-φ54 610 500
200 8 1022 552 438.2 279.4 141.3 12-φ54 735 500
250 10 1270 673 539.8 342.9 182.6 12-φ66.5 789 550
300 12 1422 762 619.3 371.3 192 12-φ73 812 600

上海喬邑閥門為您提供專業的【X43H法蘭美標提升式硬密封旋塞閥】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系!
