上海喬邑閥門制造有限公司是【J614F-16P內螺紋氣動角座閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

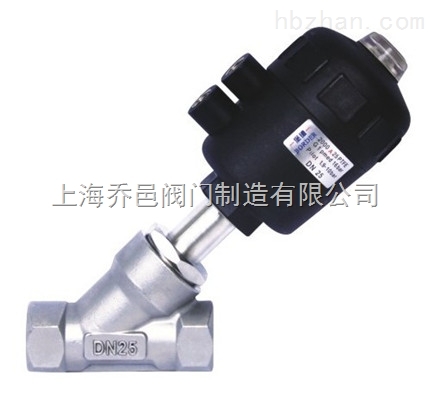

J614F-16P內螺紋氣動角座閥

產品概述：

     J614F-16P內螺紋氣動角座閥以316不銹鋼為主要制造材質，廣泛用于啤酒，紡織印染和漂白，制藥及醫療設備，食品加工，橡膠機械，有機和無機化工，清洗消毒高溫滅菌，水處理等行業，適用于介質為水，液體，中性氣體，水蒸汽，輕微腐蝕性氣體及液體，與電磁閥及其他閥門相比，具有投資經濟，使用安全，免維護，壽命長的特點。

選項參數：

氣缸材質：不銹鋼/聚酰胺   閥座密封：PTFE（溫度-20℃~+180℃）/F46（-20℃~+220℃）
選配附件：電磁閥/限位開關反饋信號/電氣定位器/空氣過濾減壓閥

控制形式   直動式   閥體   不銹鋼CF8M

結構   角座閥   閥芯材料   不銹鋼

接口   G1/2-G2   閥座密封   PTEF

粘度   600mm2/s   活塞密封   FKM/NBR

介質溫度   PTFE:-10℃~+180℃   安裝   任何位置

環境溫度   -10℃~+60℃   控制介質   空氣 中性 氣體 蒸汽

數據表格：

接口   內孔mm   執行機械mm   A   B   C   E   F   H   A/F

G1/2   13   50   85   173   12   64   44   137   27

G3/4   20   50   95   178   12   64   44   145   32

G1   25   63   105   212   14   80   52   173   41

G11/4   32   63   120   255   16   101   60   210   50

G11/2   40   63   130   301   18   127   73   260   55

G2   50   63   150   346   20   153   86   301   70

G21/2   65   80   185   372   22   153   86   315   70

零件表：

名稱   材料   名稱   材料

閥體   CF8M   鎖緊螺母   Hpb59-1

六角螺母   1Cr18Ni9Ti   指示桿   Hpb59-1

閥芯密封墊   PTFE   常閉彈簧   65Mn-D

閥芯體   OCr178Ni12Mo2   缸體   CF8M

閥體密封墊   FKM   頂蓋   PC

連接   CF8M   Y型圈   FKM

閥桿   OCr178Ni12Mo2   O型圈   NBR

閥桿密封套   PTFE   閥蓋   CF8M

閥桿密封圈   PTFE   含油軸承

壓緊密封墊   PTFE   墊圈   Hpb59-1

彈簧擋圈       活塞環   FKM

密封彈簧   65Mn-D   活塞   Hpb59-1

連接尺寸：

接口 英寸   內孔 mm   KV值 m3/h   最大工作 壓力   要求最小 氣源壓力   執行機構 尺寸mm   流向

G3/8   13   3.7   0-16   4.0   40   閥座上方

G1/2   13   4.2   0-16   2.7   50   閥座上方

G3/4   20   8.0   0-16   2.7   50   閥座上方

G1   25   19.0   0-16   2.0   63   閥座上方

G11/4   32   27.5   0-16   2.0   63   閥座上方

G11/2   40   42.0   0-16   2.0   63   閥座上方

G2   50   52.0   0-16   2.0   63   閥座上方

G21/2   65   77.0   0-14   1.6   80   閥座上方

上海喬邑閥門為您提供專業的【J614F-16P內螺紋氣動角座閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
