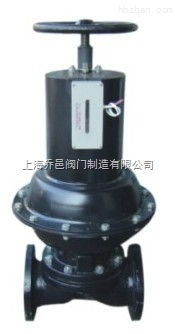

英標常閉式氣動隔膜閥EG6B41J
EG6B41J英標常閉式氣動隔膜閥尺寸 EG6B41J英標常閉式氣動隔膜閥規格 EG6B41J英標常閉式氣動隔膜閥尺寸
品牌
上海喬邑型號
EG6B41J瀏覽次數
88 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:英標常閉式氣動隔膜閥EG6B41J
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【EG6B41J英標常閉式氣動隔膜閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品概述：
EG6B41J英標常閉式氣動隔膜閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種襯氟塑料，適用于不同工作溫度和流體管路。EG6B41J英標常閉式氣動隔膜閥、常閉式英標氣動隔膜閥、英標氣動隔膜閥EG6K41JFS-16，10.6型 EG6B41JFS-16，10.6型。
EG6B41W-16，10.6型
EG6B41J-16，10.6型 EG6B41J-16，10.6型
標準規范：
設計與制造按：GB12239或BS5156
結構長度按：GB12221或BS5156
法蘭連接尺寸按：GB4216.4或BS4504
試驗與檢驗按：GB/T13927或BS5156
性能規范：
|
型號 |
公稱壓力 |
試驗壓力PS（Mpa） |
適用介質 |
工作溫度（℃） |
|
|
|
|
||||
|
EG6B41WJF-6 |
0．6 |
0．9 |
0．66 |
W．非腐蝕性流體 |
≤100 |
|
EG6B41WJF-10 |
1．0 |
1．5 |
1．1 |
||
|
EG6B41WJF-16 |
1．6 |
2．4 |
1．76 |
||
尺寸及重量：
|
型號 |
公稱通徑 |
尺寸（mm） |
氣動裝置 |
質量 |
|||||||||||
|
L |
f |
D1 |
D |
D0 |
n-d |
H |
B |
代號 |
耗氣量（cm3） |
氣源壓力（MPa） |
氣源接頭（in） |
||||
|
J型 |
W型 |
||||||||||||||
|
EG6B41WJF-16 |
20 |
121 |
117 |
2 |
75 |
105 |
120 |
4-13．5 |
|
168 |
61 |
163．87 |
0．3 |
1/8 |
7．2 |
|
25 |
131 |
127 |
2 |
85 |
115 |
120 |
4-13．5 |
394 |
168 |
61 |
196．65 |
0．3-0．4 |
1/8 |
8．9 |
|
|
32 |
150 |
146 |
2 |
100 |
140 |
120 |
4-17．5 |
400 |
168 |
61 |
229．4 |
0．3-0．4 |
1/8 |
10．6 |
|
|
40 |
163 |
159 |
2 |
110 |
150 |
165 |
4-17．5 |
485 |
260 |
62 |
1425．7 |
0．3-0．4 |
1/4 |
19．5 |
|
|
50 |
194 |
190 |
2 |
125 |
165 |
165 |
4-17．5 |
635 |
318 |
63 |
2284．1 |
0．3-0．4 |
1/4 |
34．9 |
|
|
EG6B41WJF-10 |
65 |
220 |
216 |
2 |
145 |
185 |
165 |
4-17．5 |
650 |
318 |
63 |
3048 |
0．3-0．4 |
1/4 |
39．9 |
|
80 |
258 |
254 |
2 |
160 |
200 |
165 |
8-17．5 |
660 |
318 |
63 |
3244．7 |
0．4-0．5 |
1/4 |
51．9 |
|
|
100 |
309 |
305 |
2 |
180 |
220 |
280 |
8-17．5 |
816 |
425 |
64 |
6964．5 |
0．4-0．5 |
3/8 |
93．2 |
|
|
125 |
362 |
356 |
3 |
210 |
250 |
280 |
8-17．5 |
825 |
425 |
64 |
7439．7 |
0．4-0．5 |
3/8 |
105．3 |
|
|
150 |
412 |
406 |
3 |
240 |
285 |
310 |
8-22 |
1013 |
549 |
65 |
14912 |
0．5 |
3/8 |
184．5 |
|
|
EG6B41WJF-6 |
200 |
529 |
521 |
4 |
295 |
340 |
483 |
8-22 |
1300 |
749 |
66 |
49161 |
0．5 |
1/2 |
407．4 |
注：氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節流量的需要。
氣動閥門的反饋信號采用無觸點傳感技術。
采用氣缸活塞式。
當氣源發生故障時，可操作手輪使閥門開啟。
上海喬邑閥門為您提供專業的【EG6B41J英標常閉式氣動隔膜閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
