一、公司簡介

    捷樸(上海)壓縮機械有限公司是一家專業從事螺桿空氣壓縮機研究、開發、生產、銷售和服務的專業技術型中外合資企業。 公司引進歐美先進的設計理念和精湛的流水生產工藝，并結合國內外用戶的使用環境，不斷革新，生產過程中嚴格遵循國家質量監督管理體系，保證了每一臺螺桿空壓機的技術性能和可靠性都達到國際一流水平。

    公司由壓縮機制造事業部、氣動工具制造事業部和國際貿易事業部三大部門組成。JETPWR壓縮機制造事業部自成立以來，其制造銷售的螺桿式壓縮機、節能壓縮機以及空氣后處理設備獲得各國用戶的交口稱譽，早在90年代，捷樸空壓機已進入中國市場，并在上海成立分公司開始對中國的用戶直接銷售，先后在上海、北京、蘇州、廣州、深圳、西安、武漢、沈陽等地設立辦事處及售后服務中心，經過10年的努力，捷樸公司憑借著優越的產品性能和良好的售后服務，已有數萬臺壓縮機在機械、冶金、發電、汽車、紡織、化工、電子、造紙、食品、煙草等行業中運行。

二、產品特點

    捷樸空壓機的精致的技術細節，更完美表現產品優勢

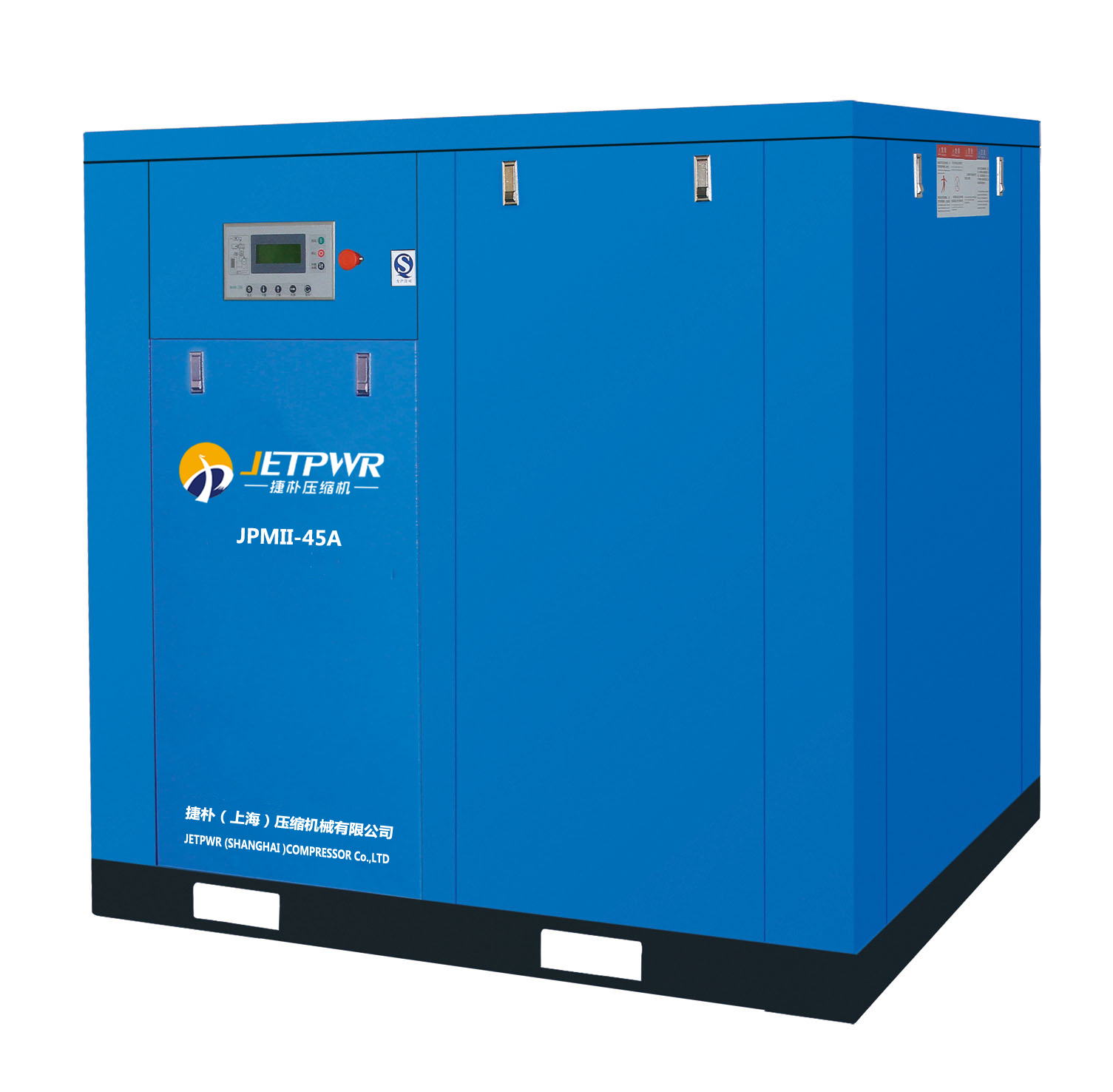

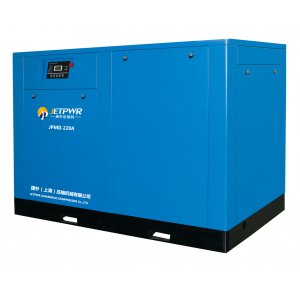

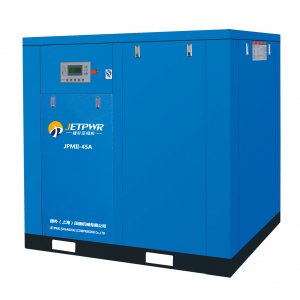

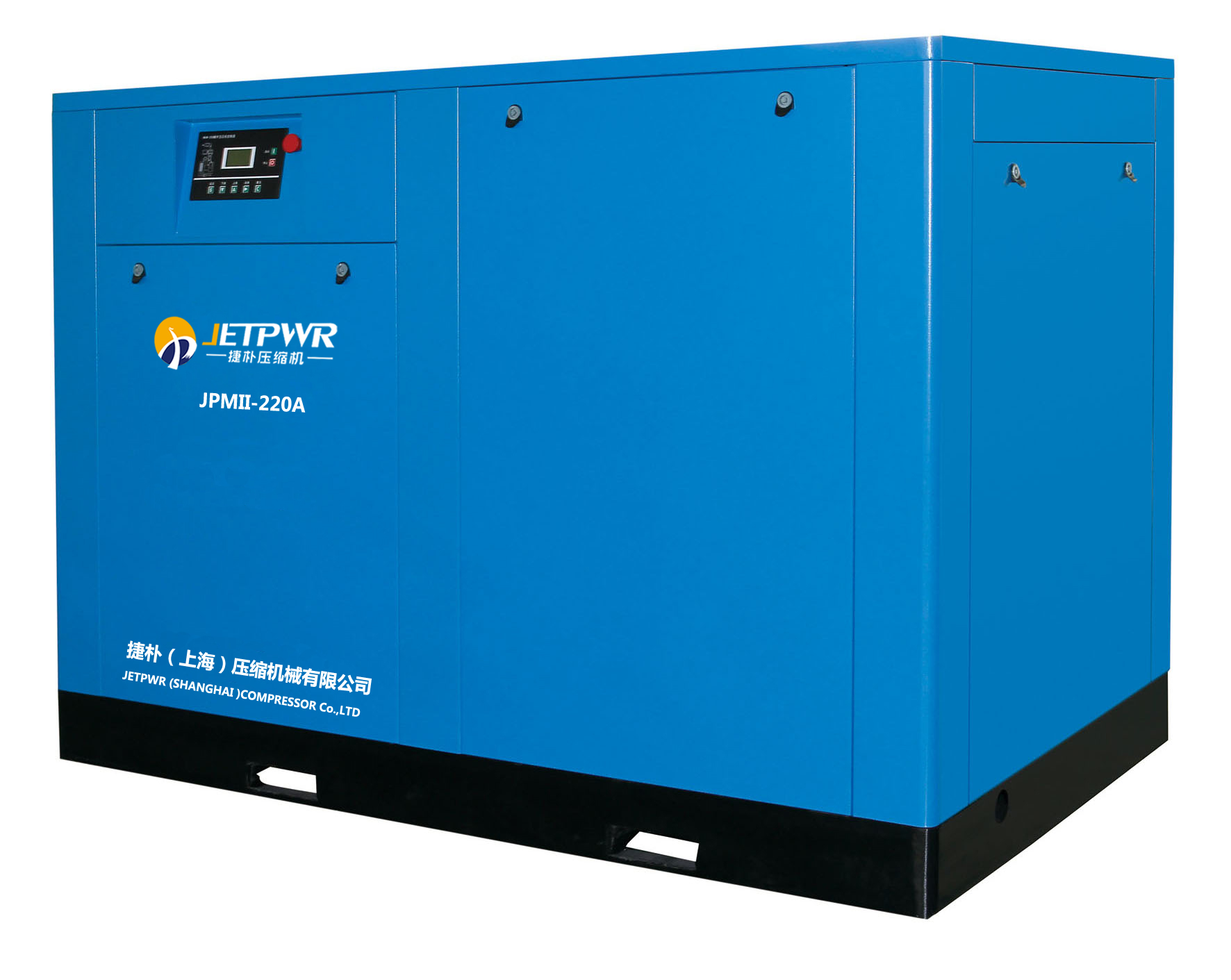

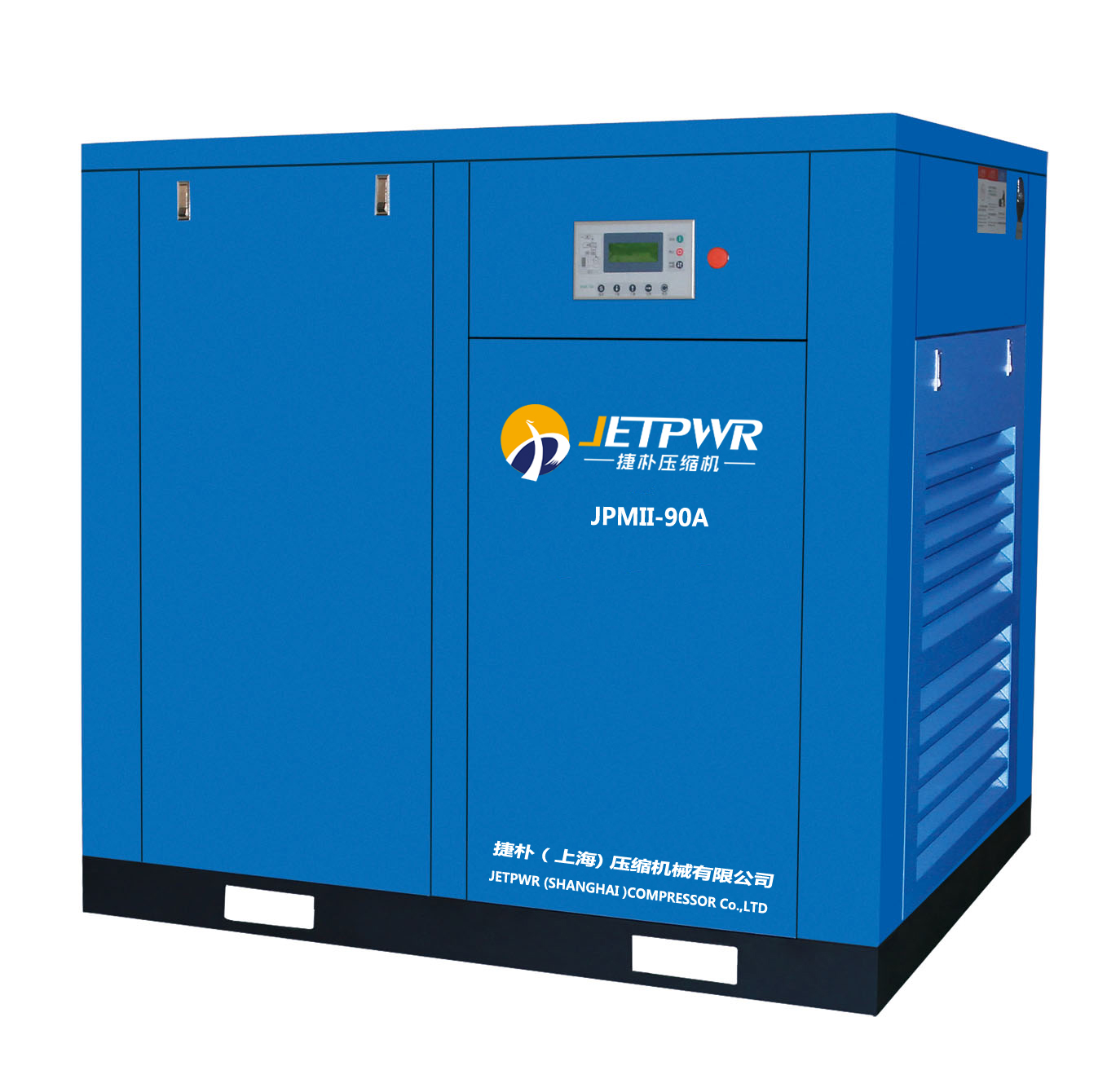

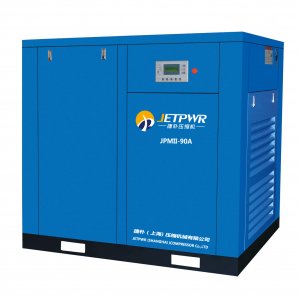

1.1為什么推薦使用雙級壓縮永磁變頻螺桿式空壓機？

1）無氣壓波動，供氣更穩定安全

  捷樸永磁變頻空壓機變頻器會根據排氣壓力反饋回來的壓力信號自動無極調速電動機的運行轉速來實現恒壓控制，與工頻運行的上下限開關控制相比，氣壓穩定性成指數級的提高。

2）平穩啟動，無沖擊耗損的隱患

  變頻器本身具備的軟啟動器的功能，啟動電流最大在額定電流的1.2倍以內，而工頻啟動一般在額定電流的6倍以上相比，啟動沖擊很小。在此工況下不僅能延長電機的接觸器的壽命、電機軸承，主機軸承和齒輪箱的使用壽命，而在高效節能控制器控制裝置的作用下使空氣壓縮機在決大部分時間處于加載狀態，其對各類相關的電磁閥和氣動元件都極大地減少了動作次數，所以無論電氣和機械零件的故障率都大大降低。

3)可變氣量控制，節省更多電費

捷樸永磁變頻空壓機可以工作在范圍比較寬的排氣量。其最大的優點就是節能，一般能節能10%~35%，節能的多少?zèng)Q定于空氣壓縮機的工作工況和變頻器的參數的設定。其中最大的因素是空氣壓縮機的工作工況，當客戶的用氣狀況起伏越大，其節能的效果就越好。

 4）高效耐用 免維護

捷樸永磁變頻螺桿空壓機采用稀土永磁同步電機直接驅動螺桿主機，120℃不失磁，壽命達12年。永磁變頻空壓機的螺桿主機和電機共用同一根主軸，不需要皮帶、聯軸器，傳動效率100%。

 5）更低的噪音低符合環保要求

  變頻系統的大多數工況低于額定轉速下工作的，主機機械噪音和磨損下降，延長維護和使用壽命。

1.2雙級壓縮永磁變頻空壓機節能分析

1）主要技術指標

A、在空壓機滿載狀態下，捷樸雙極壓縮空壓機達到國家標準的I級能效節能15%；比II級能效省電25%；.比III級能效省電35%。

B、在負載率70%狀態下，捷樸雙極壓縮永磁變頻空壓機比普通的I級能效節能32%；比II級能效省電41%；.比III級能效省電51%。

2）兩級壓縮螺桿空壓機運行成本分析節能--兩級壓縮空壓機終身價值傳遞

   螺桿空壓機作為一種重要的動力設備，必須關注能耗運行成本。

   螺桿空壓機一年的工作運行周期，空壓機運行成本由采購成本、維護成本和能源運行成本組成，采購成本和維護成本各僅占10%左右，而能源成本卻高達80%左右。所以減少能源，降低工廠生產成本，迫在眉睫。

現根據貴司空壓機預使用情況：（A代表需方預使用空壓機，B代表我司推薦使用螺桿空壓機）

 A：貴司預采購一臺1臺37KW（6.4m3/0.8）單級壓縮螺桿空壓機。總功率為：37KW，總氣量：6.5m3/min。

 B：根據貴司使用情況，我司推薦1臺30KW（6.4/0.8）常壓兩級壓縮一級能效螺桿空壓機。總功率為：30 KW ，總產氣量；6.4m3/min。

若空壓機以一年負載運行8000小時,滿負載運行，電費以1元/度計算(忽略計算電機服務系數與功率因子)：

A同時工作使用：

            一年總費用：37KW/H x 8000H x 1元/度 =29.6萬元/年

    B同時工作費用：

            一年總費用：30KW/H x 8000H x 1元/度 =24萬元/年

同樣工作時間，工作壓力：B方案比A方案一年節省費用約：29.6-24= 4.6萬元/年

 三、產品細節介紹

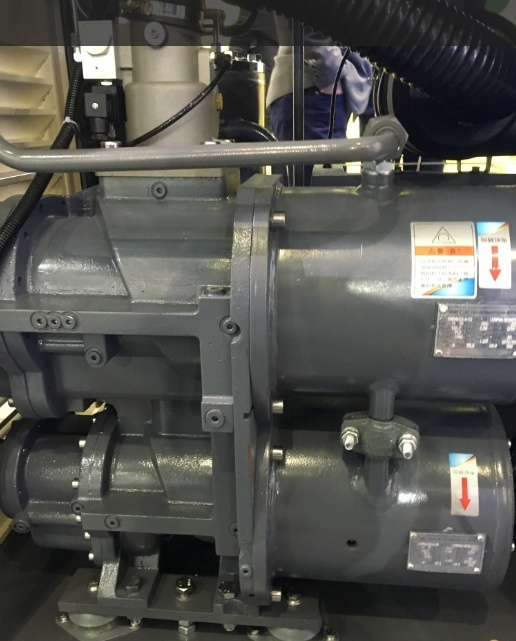

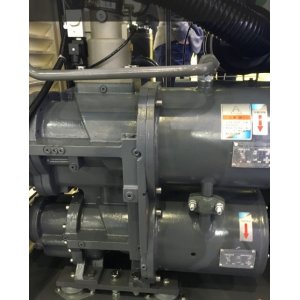

2.1采用高效的2級壓縮主機

1）采用兩級壓縮來提高壓縮機的能效，其能效的提高基于 下列的兩個主要原因：一是每一級壓比的降低，提高了容積效率，降低了每一級

的內外泄露；二是在油氣混合物在一級排氣進入二級吸氣之前，可充分混合，起到級間冷卻的作用，這一較為充分混合的油氣混合物進入壓縮機的第二級進行壓 縮，也使得第二級的壓縮過程更為接近等溫過程，提高了壓縮機的能效。將一級壓縮轉子和二級壓縮轉子組合在一個機殼內，并分別通

過斜齒輪直接傳動，使每級轉子都能獲得最佳線速度，壓縮傳遞效率最高。

  2）每級壓縮的壓縮比經精確設計降低了軸承和齒輪負荷。每級壓縮比小，泄漏更小，容積效率高。

  3）兩級壓縮降低了每級壓縮比,減少內漏泄,提高容積效率,降低了軸承負載,提高了主機壽命。

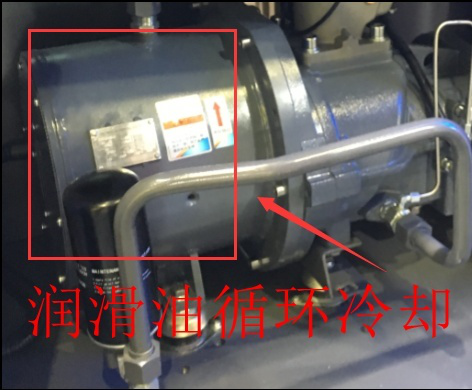

2.2 全封閉油冷電機，永不高溫

1)捷樸永磁電機采用N38SH級永磁體電機耐高溫150度以上仍可穩定使用，從材料上保證了電機不退磁。同時采用行業獨創的油冷設計，電機的散熱和冷卻都要比風冷和水冷設計好。油冷設計有利于電機的散熱和冷卻，進一步保證了電機低溫高效運行。

2)永磁電機采用IP54全封閉油冷結構，采用釹鐵硼磁性材料具有優異的磁性能的專用電機，無軸承免維護設計，免定期注油脂、免定期更換軸承、直接聯接無傳動損耗，消除塵埃雜質侵?jǐn)_。電機能效達到國家一級能效水平。獨特的電機油冷卻系統設計，利用壓縮機油全部經過電機內部，全頻率范圍內都能保證電機低溫升的運行，通過利用油的循環來做冷卻，體積小、散熱好，成本低，同時最大程度上保證了電機溫度的散熱、維護、空間最大經濟化，可適用各種惡劣工況。

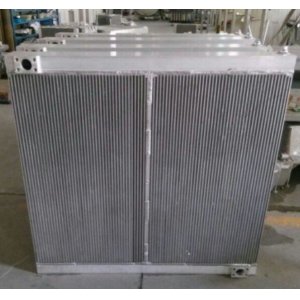

2.3超大面積的后部冷卻系統

 超大面積的高質量油冷卻器和后部冷卻器，采用優質風扇其

設計符合空氣流動原理，散熱效果佳。大面積的高質量油冷卻

器使系統溫度較低，可延長潤滑油、過濾器及密封件的使用壽

命。采用獨特的低溫差設計，配合高溫及高濕的環境為設計前

提，更適合國內環境使用。

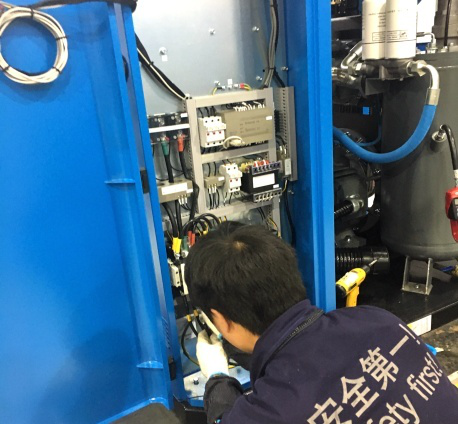

2.4彩屏顯示，帶鍵盤與觸摸功能

四種控制模式：自動控制、機旁控制、多臺聯動、遠程監控。

1）微電腦控制，智能化運行，中文界面顯示，操作直觀方便。

2）壓力﹑溫度等各種參數按預設置值進行連續監測﹑顯示及控制。

3）故障自動報警及保護，歷史運行記錄的種類存儲及查詢。

4）可實現計算機遠程監控通訊或空壓機之間多臺聯動控制。

2.5雙級節能螺桿式空壓機控制系統優點

配備先進的智能控制系統，提升空壓機系統的可操作性高性能控制器均配備2個485接口，用于實現遠程和聯鎖兩種通訊控制模式。用戶可根據要求設定A、B等16臺機組聯鎖控制，手動設定機組啟動運行順序和定時切換時間值。

2.6 壓縮機專用控制器的優越性

1）自帶485端口，不需要另置聯控器；

2）簡易排線連接就能設置兩臺或多臺空壓機

聯控運行；

3）根據空氣管網壓力自動判斷停車或啟動備用

機追加供氣；

4）定時切換，讓主、副機交替循環工作；

5）故障判斷停車并自動轉換備用機運轉；

6）可實現16臺機器聯鎖、交替運行。

四、 空壓機安裝條件

3.1、 場地要求：要求地面平整，房間通風狀況良好，防雨，無需基礎。

3.2、 環境條件：空壓機電源：380V±5%，三相交流50Hz，三相四線制；干燥機電源：380V/50Hz。

3.3、 氣象條件：大氣壓力：冬季99.12Kpa   夏季：97.32Kpa  計算相對濕度：冬季75%  夏季82%計算氣溫：最高46℃  最低-25℃。
