商品介紹

品牌:湖高

商品名稱:Q915F電動螺紋三通球閥廠家,電動螺紋三通球閥價格

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

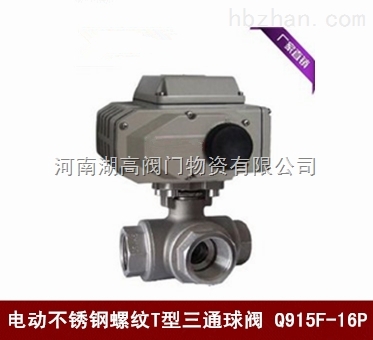

Q915F電動螺紋三通球閥

產品概述

Q915F電動螺紋三通球閥由精小型電動執行器與高平臺內螺紋T型三通球閥組成，T型三通球閥為四閥座密封三通球閥，其結 構緊湊合理，不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。廣泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

Q915F電動螺紋三通球閥結構圖

Q915F電動內螺紋三通球閥主要零部件材料表

序號	零件名稱	材質名稱
1	閥體	WCB	CF8	CF8M
2	閥蓋	WCB	CF8	CF8M
3	球體	2Cr13/304	CF8	CF8M
4	球墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE
5	閥桿	2Cr13/304	CF8	CF8M
6	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE
9	螺母	35CrMoA	CF8	CF8M
10	手柄	WCB	CF8	CF8M
11	華司	WCB	CF8	CF8
12	螺帽	35CrMoA	CF8	CF8
13	鎖定裝置	WCB	CF8	CF8
14	皮套	塑料	塑料	塑料
15	盲蓋	WCB	CF8	CF8M

Q915F電動內螺紋三通球閥主要執行器技術參數表

電動 執行機構	型號	HL系列、3810R系列、PSQ系列、HQ或QB型
	電源電壓	AC220V、AC380V、DC24V
	作用形式	開關型/調節型(隔爆型)
調節型	信號范圍	0～10mA、4～10mA 、1-5VDC
開關型	電信號	AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號

Q915F電動內螺紋三通球閥主要外形尺寸表

公稱通 DN(mm)	SIZE G(in)	主要尺寸				重量
公稱通 DN(mm)	SIZE G(in)	D	L	H	h	重量
15	1/2"	12.7	64	53	10-24UNC	530
20	3/4"	16.0	76	63	10-24UNC	700
25	1"	20.0	87	66	10-24UNC	980
32	11/4 "	25.0	96	81	10-24UNC	1950
40	11/2 "	32.0	114	83	1/4-20UNC	2950
50	2"	38.1	142	96	1/4-20UNC	4450

歡迎選購河南湖高閥門物資有限公司【電動不銹鋼螺紋T型三通球閥Q915F-16P】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
