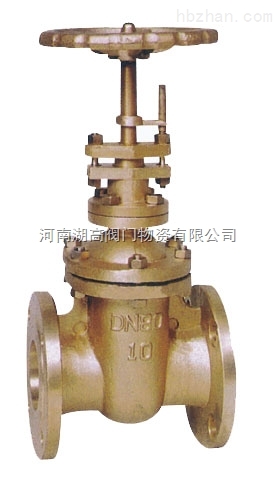

Z45W-10T黃銅閘閥

產品概述

黃銅閘閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用螺紋、法蘭，結構形式可選用直通式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-2.5Mpa，公稱通徑為DN10-100mm，材質可選用黃銅、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配。

黃銅閘閥螺紋連接主要規格尺寸：

DN        SIZE        A        B        C        D        G
10 3/8 42 9.5 66.5 45 3/8
15 1/2 43 12.8 71 54 1/2
20 3/4 46 17.5 77 54 3/4
25 1 53 22 89 60 1
32 11/4 55 27 101 68 11/4
40 11/2 58 34 111 72 11/2
50 2 66.5 45 128 80 2

黃銅閘閥法蘭連接主要規格尺寸：

   DN       15       20       25        32       40       50       65       80       100
A 81 90 100 110 120 120 140 160 180
B 15 20 25 32 38 45 55.5 67.5 90
C 78.5 88.5 97.5 124.5 137.5 1365 166 196.5 239.5
D 60 60 60 80 80 108 126 179 200
D1 95 105 115 140 150 160 180 195 215
￠D 14 14 14 18 18 18 18 18 18
n
