河南氣動固定球閥Q647F廠家,氣動固定球閥現貨
氣動固定球閥 固定球閥 氣動球閥
品牌
湖高型號
Q647F瀏覽次數
97 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南氣動固定球閥Q647F廠家,氣動固定球閥現貨
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

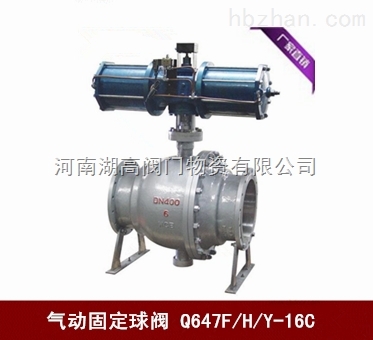

Q647F氣動固定球閥
產品概述
Q647F氣動固定球閥在各類管路系統中用于截?cái)嗷蚪油ń橘|(zhì)流通，使介質按照預定的程序輸送到各個指定點，特別適用于高壓、大口徑的場合。氣動固定球閥是由固定球閥與GT、SR、ST、AT、AW等系列單、雙作用氣動執行器兩部分組成，其球體采用上、下兩根閥桿固定，工作時，流體壓力不會使球體向閥座移動，閥座不會承受過大壓力而變形，閥桿部分設有自潤滑軸承，減少磨擦，開關扭距小，兩閥座均采用彈簧設預緊，密封采用聚四氟乙烯鑲?cè)脘撊?nèi)，鋼圈后部設有彈簧，保證閥座緊貼球體，當閥門中腔壓力異常升高超過彈簧頂緊力，閥座后退脫離球體，達到自動泄壓效果，壓后閥座自動復位。結構的先進性使氣動固定球閥的密封性能穩定、操作省力，使用壽命長，極適用于長輸管線和一般管線。
Q647F氣動固定球閥結構圖
Q647F/H/Y氣動固定球閥主要零部件材料表
序號
零件名稱
材料名稱
Q647F/H/Y-C
Q647F/H/Y-P
Q647F/H/Y-R
Q647F/H/Y-RL
1
底座
WCB
CF8
CF8M
CF3M
2
左閥體
WCB
CF8
CF8M
CF3M
3
下閥軸
2Cr13
304
316
316L
4
右閥體
WCB
CF8
CF8M
CF3M
5
球體
2Cr13
304
316
316L
6
密封圈
聚四氟乙烯(PTFE)/對位聚苯(PPL)/硬質合金/不銹鋼
7
彈簧
65Mn、不銹鋼
8
銷
25、35、45
9
上閥軸
2Cr13
304
316
316L
10
填料
柔性石墨+不銹鋼/聚四氟乙烯(PTFE)
11
支架
WCB
CF8
CF8M
CF3M
12
填料壓蓋
WCB
CF8
CF8M
CF3M
Q647F/H/Y氣動固定球閥主要性能參數表
公稱通徑 (mm)
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
允許壓差(MPa)
≤ 公稱壓力
動作范圍
0～90°
泄露量Q
軟密封VI級、硬密封IV級、符合ANSI B16.104標準
基本誤差
帶定位器：小于全行程的±2%
回差
帶定位器：小于全行程的2%
試驗壓力(MPa)
公稱壓力(MPa)
1.6
2.5
4.0
6.4
10.0
強度試驗
2.4
3.75
6.0
9.6
15.0
密封試驗
1.76
2.75
4.4
7.04
11.0
氣密試驗
0.4～0.7MPa
Q647F/H/Y氣動固定球閥主要執行機構性能表
執行器型號
GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力
0.4～0.7MPa
氣源接口
G1/4"、G1/8"、G3/8"、G1/2"
環境溫度
-20～+90℃
作用形式
單作用執行機構：氣關式(B)-失氣時閥位開(FO)；氣開式(K)-失氣時閥位關(FC)
雙作用執行機構：氣關式(B)-失氣時閥位保持(FL)；氣開式(K)-失氣時閥位保持(FL)可配附件
電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
Q647F/H/Y氣動固定球閥主要外形尺寸表
公稱壓力
PN(MPa)
公稱通徑
DN(mm)
尺寸
雙作用式
執行器型號
L
L1
H
D
D1
D2
C
f
N-φd
1.6
50
178
190
260
165
125
99
20
3
4-φ18
GTD80
65
190
210
293
185
145
118
20
3
4-φ18
GTD90
80
203
247
323
200
160
132
20
3
8-φ18
GTD100
100
229
276
382
220
180
156
22
3
8-φ18
GTD115
125
356
348
468
250
210
184
22
3
8-φ18
GTD145
150
394
378
510
285
240
211
24
3
8-φ22
GTD160
200
457
524
655
340
295
266
24
3
12-φ22
GTD210
250
533
645
847
405
355
319
26
3
12-φ22
GTD255
300
610
715
980
460
410
370
28
4
12-φ22
GTD300
350
686
795
1085
520
470
429
30
4
12-φ22
GTD350
400
762
1860
1215
580
525
480
32
4
12-φ22
AW35
500
991
1860
1385
715
650
609
36
4
12-φ22
AW40
2.5
50
216
210
270
165
125
99
20
3
4-φ18
GTD90
65
241
247
309
185
145
118
22
3
4-φ18
GTD100
80
283
276
344
200
160
132
24
3
8-φ18
GTD115
100
305
348
421
235
190
156
24
3
8-φ22
GTD145
125
381
378
485
270
220
184
, 26
3
8-φ26
GTD160
150
403
432
559
300
250
211
28
3
8-φ26
GTD190
200
502
524
655
360
310
274
30
3
12-φ26
GTD210
250
568
648
847
425
370
330
32
3
12-φ30
GTD255
300
648
715
980
485
430
389
34
4
16-φ30
GTD300
350
762
795
1085
555
490
448
38
4
16-φ33
GTD350
400
838
1860
1215
620
555
503
40
4
16-φ36
AW35
500
991
1860
1385
730
660
609
44
4
20-φ36
AW40
PN(MPa)
DN(mm)
L
L1
H
D
D1
D2
D3
C
f
N-φd
執行器型號
4.0
50
216
247
286
165
125
99
88×4
20
3
4-φ18
GTD100
65
241
276
330
185
145
118
110×4
22
3
8-φ18
GTD115
80
283
308
349
200
160
132
121×4
24
3
8-φ18
GTD125
100
305
348
421
235
190
156
150×4.5
24
3
8-φ22
GTD145
125
381
378
485
270
220
184
176×4.5
26
3
8-φ26
GTD160
150
403
524
582
300
250
211
204×4.5
28
3
8-φ26
GTD210
200
502
648
702
375
320
284
260×4.5
34
3
12-φ30
GTD255
250
568
715
895
450
385
345
313×4.5
38
3
12-φ33
GTD300
300
648
795
1040
515
450
409
364×4.5
42
4
16-φ33
GTD350
350
762
1860
1170
580
510
465
422×5
46
4
16-φ36
AW35
400
838
1860
1215
660
585
535
474×5
50
4
16-φ39
AW40
500
991
-
-
755
670
615
576×5
52
4
20-φ42
AW50
歡迎選購河南湖高閥門物資有限公司【氣動固定球閥Q647F/H/Y-16C】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
