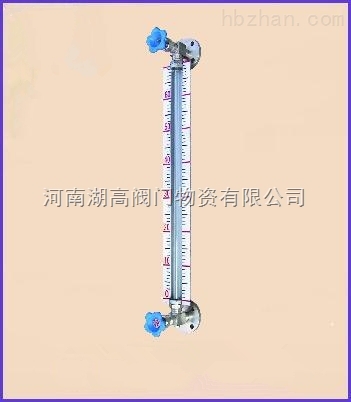

HG5-G玻璃管液位計

產品概述

HG5-G玻璃管液位計是一種直讀式液位測量儀表，適用于工業生產過程中一般貯液設備中的液體位置的現場檢測，其結構簡單，測量準確，是傳統的現場液位測量工具。該液位計兩端各裝有一個針形閥，當玻璃管發生意外事故而破碎時，針形閥在容器壓力作用下自動關閉，以防容器內介質繼續外流。HG5-G玻璃管液位計等同于原化工部標準定型產品HG21592-95《玻璃管液位計》。

技術指標
公稱長度 (L)：500 ～1400 mm
透光長度(L0)：350 ～1250 mm
最高工作壓力：0.6  1.0  1.6 MPa
最高工作溫度：≤200 ℃(PP除外)
連接法蘭尺寸：DN20
針形閥的自動關閉壓力： > 0.2 MPa
玻璃管技術標準： QB776-80《液位計用玻璃板和玻璃管》
注：   如有特殊要求可在訂貨時提出。

規格與基本參數

材料分類

安裝說明
公稱長度(L)
允許公差：≤1/1000(全長≤3mm)
法蘭中心連接線鉛垂度：≤4/1000
法蘭連接孔分布形狀：正方形 □
蒸氣接口尺寸：M16×1.5(內螺紋)
最高蒸氣壓力：0.6MPa
