商品介紹

品牌:湖高

商品名稱:河南Q41J襯膠球閥廠家,襯膠球閥價格

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

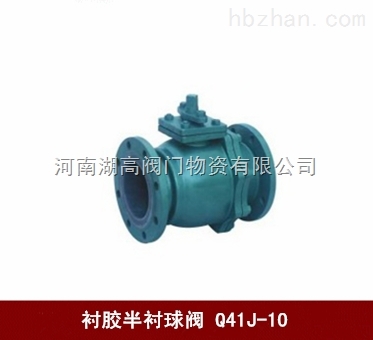

Q41J襯膠球閥

產品概述

Q41J襯膠球閥不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能而且具有無毒、抗菌、防霉等特點，更有操作力矩小，維修方便，外形美觀等突出優點。全襯膠球閥可根據不同工況條件，選置不同橡膠襯里的閥體以及不同材質（全襯膠、半襯膠、全襯氟、半襯氟），以適應不同的流體、半流體、氣體或粉末狀管路輸送和容器上，作為截流機構或調節裝置使用。襯膠閥門可以廣泛安裝于石油、化工、冶金、電站、城市給排水、環保、醫藥、食品、造紙等工業系統中，以確保不同使用條件下的密封性、耐腐性。

Q41J襯膠球閥結構圖

襯膠球閥的優點：
1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

襯膠球閥結構特點：
球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉.
1、采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏。
2、球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性。
3、采用全塑料襯里工藝，耐介質的強腐蝕。

襯膠球閥主要零件的材料說明：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	WCB		CF8	CF8M	CF3	CF3M
3	襯里/閥座	PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO
4	填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE（F4）		PTFE（F4）		PTFE（F4）
6	支架	35		1Cr18Ni9Ti		1Cr18Ni9Ti
7	螺栓	35		1Cr17Ni2		1Cr18Ni2
8	緊固螺母	45		0Cr18Ni9		0Cr18Ni9
9	操作手柄	WCB		WCB		WCB

襯膠球閥主要外形尺寸：

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
DN (mm)	NPS (inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-φ14	140		90	3
25	1	150	115	85	65	2	16	4-φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160		110	5.7
40	11/2	180	145	110	85	3	18	4-φ18	200		120	7
50	2	200	160	125	100	3	20	4-φ18	250		135	9.5
65	21/2	220	180	145	120	3	20	4-φ18	300		145	15
80	3	250	195	160	135	3	22	4-φ18	350		185	19
100	4	280	215	180	155	3	22	8-φ18	400		195	33
125	5	320	245	210	185	3	24	8-φ18	500		210	58
150	6	360	280	240	210	3	24	8-φ23		200	450	93
200	8	457	335	295	265	3	26	8-φ23		240	490	155
250	10	533	390	350	320	3	28	12-φ23		240	550	210
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	120		80	2.5
20	3/4	130	105	75	55	2	16	4-φ14	140		90	3
25	1	140	115	85	65	2	16	4-φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160		110	5.7
40	11/2	165	145	110	85	3	18	4-φ18	200		120	7
50	2	203	160	125	10	3	20	4-φ18	250		135	9.5
65	21/2	222	180	145	120	3	20	4-φ18	300		145	15
80	3	24	195	160	135	3	22	8-φ18	350		185	19
100	4	305	215	180	155	3	24	8-φ18	400		195	33
125	5	356	245	210	185	3	26	8-φ18	500		210	58
150	6	394	280	240	210	3	28	8-φ23		200	450	93
200	8	457	335	295	265	3	30	12-φ23		240	490	155

歡迎選購河南湖高閥門物資有限公司【Q41J-10C襯膠半襯球閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
