D341F46-10C襯氟蝶閥廠家,河南襯氟蝶閥價格
襯氟蝶閥現貨 襯氟法蘭蝶閥 襯氟蝶閥
品牌
湖高型號
D341F46-10C瀏覽次數
99 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:D341F46-10C襯氟蝶閥廠家,河南襯氟蝶閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

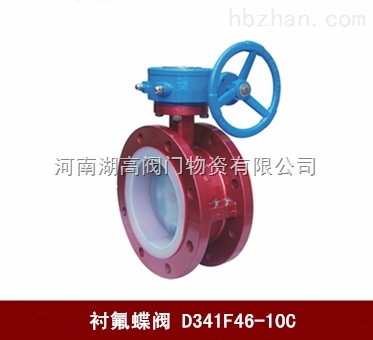

D341F46襯氟蝶閥
產品概述
D341F46襯氟蝶閥閥體、閥座與閥板內襯聚四氟乙烯一體化，閥門工作時，只有閥體內襯與蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的的彈性四氟襯墊，完全達到介質的零泄漏。適用在0℃～120℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
D341F46襯氟蝶閥結構圖
襯氟蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業?，F有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。本類閥門在管道中一般應當水平安裝。
襯氟法蘭蝶閥主要特點為：
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
6、密封件可更換，且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、該閥可設計成法蘭連接和對夾連接。
9、驅動方式可選擇手動、電動或氣動。
D341F46采用標準
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000 GB/T9115.1-2000 JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999D341F46全襯氟法蘭式蝶閥_主要技術參數
公稱通徑
DN(mm)
50~2000
公稱壓力
PN(MPa)
0.6
1.0
1.6
試驗壓力
Ps(MPa)強度試驗
0.9
1.5
2.4
密封試驗
0.66
1.1
1.76
氣密封試驗
0.6
0.6
0.6
適用介質
空氣、水、污水、蒸汽、煤氣、油品等。
驅動形式
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
D341F46全襯氟法蘭式蝶閥_主要零件的材質
零件名稱
材料
閥體
各種橡膠、聚四氟
蝶板
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
閥桿
2Cr13、不銹鋼
填料
O型圈、柔性石墨
蝶閥密封材料選用和適用溫度
材料品種
氯丁橡膠
丁晴橡膠
乙丙橡膠
聚四氟乙烯
硅橡膠
氟橡膠
代號
X或J
XA或JA
XB或JB
XC、JC或F
XD或JD
XE或JE
耐最高溫度
82℃
93℃
150℃
232℃
250℃
204℃
耐最低溫度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
適用工作溫度
≤65℃
≤80℃
≤120℃
≤200℃
≤200℃
≤180℃
連接尺寸
公稱通徑
結構長度
（標準值）外形尺寸（參考值）
連接尺寸（標準值）
L
H
Dt341F46
Dt641F46
Dt941F46
PN0.6MPa
PN1.0MPa
毫米
英寸
短
長
H1
A1
B1
H2
A2
B2
H3
A3
B3
D
D1
Z-d
D
D1
Z-d
50
2
108
150
112
350
180
200
605
245
72
530
250
255
165
125
4-18
165
125
4-18
65
2 1/2
112
170
115
370
180
200
625
245
72
530
250
255
185
145
4-18
185
145
8-18
80
3
114
180
120
380
180
200
645
355
92
565
250
255
200
160
8-18
200
160
8-18
100
4
127
190
138
420
180
200
675
355
92
600
250
255
220
180
8-18
235
190
8-22
125
5
140
200
164
460
180
200
715
355
92
640
250
255
250
210
8-18
270
220
8-26
150
6
140
210
175
555
270
280
800
250
138
705
300
315
285
240
8-22
300
250
8-26
200
8
152
230
208
605
270
280
850
250
170
775
300
315
340
295
12-22
360
310
12-26
250
10
165
250
243
680
270
280
925
250
170
945
300
315
405
355
12-26
425
370
12-30
300
12
178
270
283
800
380
420
1035
450
220
1070
300
315
460
410
12-26
485
430
16-30
350
14
190
290
310
835
380
420
1070
450
220
1140
300
315
520
470
16-26
555
490
16-33
400
6
216
310
340
915
450
470
1190
650
220
1210
300
714
580
525
16-30
620
550
16-36
450
8
222
330
380
960
450
470
1250
650
280
1335
575
714
640
585
20-30
670
600
20-36
500
20
229
350
410
1020
480
470
1290
850
280
1415
575
714
715
650
20-33
730
660
20-36
600
24
267
390
470
1225
640
490
1455
850
380
1605
656
810
840
770
20-36
845
770
20-39
700
28
292
430
550
1355
640
660
1585
1250
380
1844
656
810
910
840
24-36
960
875
24-42
800
32
318
470
640
1470
640
660
1700
1250
280
2040
656
810
1025
950
24-39
1085
990
24-48
900
36
330
510
710
1545
650
900
1865
1250
280
2255
785
863
1125
1050
28-39
1185
1090
28-48
1000
40
410
550
770
1795
650
900
2015
1250
380
2380
785
863
1255
1170
28-42
1320
1210
28-56
1200
48
470
630
890
1965
650
900
2226
1500
380
2640
785
863
1485
1390
32-48
1530
1420
32-56
襯氟蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。
歡迎選購河南湖高閥門物資有限公司【D341F46-10C襯氟蝶閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
