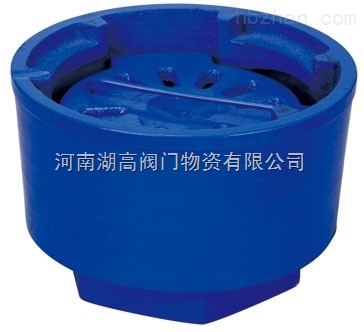

IMG-4911防爆地漏

產品概述

IMG-4911防爆地漏適用于新建或改建各類防空地下室中的擴散室、洗消間、防毒通道等需沖洗房間的排水地漏裝置，平時處于關閉狀態。將漏芯放置在閥腔里，并順時針方向旋轉約60度即可完全密閉鎖緊（反之逆時針方向旋轉60度即可退出），密閉時可防止爆炸沖擊波及其他有毒氣體進入防護區，起到安全防護的作用。戰時該地段染毒需清洗時，可將地漏打開，進行排水。防爆地漏經模擬核爆炸試驗，達到五級人防的抗爆要求。

IMG-4911防爆地漏主要技術性能及要求：

靜壓試驗：≥1MPa
地漏平面及周邊測試抗爆壓力：3.5MPa
底部測試抗爆壓力：1.5MPa
介質要求：無腐蝕及雜物的水，水溫1～100℃

IMG-4911防爆地漏尺寸表
規格DN     外徑?     總高H     螺紋連接
      50     125        110            2″
      65     135        125        2 1/2″
      80     180        130            3″
     100    200        135            4″

     150    235        160            6″
