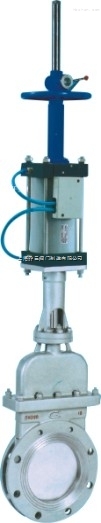

氣動帶手動暗桿不銹鋼刀型閘閥

氣動帶手動暗桿不銹鋼刀型閘閥尺寸   氣動帶手動暗桿不銹鋼刀型閘閥參數   氣動帶手動暗桿不銹鋼刀型閘閥規格

品牌

上海喬邑

型號

刀型閘閥

瀏覽次數

113 次

所在地區

上海 上海 奉賢區

參考最低價

面議

數量

100

壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

店鋪名稱: 上海喬邑閥門制造有限公司

上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。 上海喬邑閥門制造有限公司主要自控閥產品有:電動調節閥、氣動...

商品介紹

品牌:上海喬邑
商品名稱:氣動帶手動暗桿不銹鋼刀型閘閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類

上海喬邑閥門制造有限公司是【氣動帶手動暗桿不銹鋼刀型閘閥】生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量第一、誠信經營"的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!

 氣動帶手動暗桿不銹鋼刀型閘閥主要由閥體、閥板、絲桿、閥桿螺母、支架、壓條、手輪、填料組成,帶手輪氣動暗桿刀型閘閥具有體積小,重量輕,帶手輪氣動暗桿刀型閘閥系列產品屬帶閥蓋對夾法蘭式、平行單閘板結構、單向流通性質,流通阻力小、可切斷各種漿類、灰渣、污水、水渣混合物、纖維等介質,泛應用于電力,市政、礦山、冶金、化工、煤炭、水利等行業,帶手輪氣動暗桿刀型閘閥是一種應用性強的新型更新替代閥門產品。

    氣動帶手動暗桿不銹鋼刀型閘閥可提升的閘板密封面,可刮除密封面上的粘著物,自動清除雜物;不銹鋼閘板可防止腐蝕引起的密封泄漏;短結構長度,可節省原料、安裝空間、也有效支持管道強度;閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封;U型閘板可作為切斷使用。

1     閥體材質:鑄鋼(WCB)、不銹鋼(304、316)、2520

2     公稱壓力:0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB

3     公稱通徑:DN50-600mm  NPS2"-24"

4     適用溫度:-38~+650℃(具體溫度范圍視密封副材質和介質性質而定)

5     連接法蘭:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS標準

6     密封型式:硬密封(H、Y)、軟密封(X、F)

7     泄漏量:硬密封:D級(液體0.1XDNmm3/s)、軟密封:A級(零泄漏)

8     驅動方式:頂裝手輪 氣動(0.4-0.8MPA)(手氣雙驅動)、附件:氣動三聯件)

性能參數

公稱壓力

殼體試驗(Mpa)

密封封試驗(Mpa)

工作溫度

通用介質

0.6、1.0、1.6

0.9、1.5、2.4

0.7、1.1、1.8

≤900℃

紙漿、污水、煤裝漿、灰、渣水混全物

零部件材料

閥體、閥蓋

閘板

閥桿

密封閥座

填料

不銹鋼、碳鋼、灰鑄鐵

碳鋼、不銹鋼

不銹鋼

橡膠、四氟、不銹鋼、硬質合金、

盤根

結構尺寸

公稱壓力

0.6MPa   1.0MPa   1.6MPa

公稱通徑

DN150

DN200

DN250

DN300

DN350

DN400

DN450

DN500

DN600

DN700

厚度 L

70

80

85

100

100

110

120

130

140

165

高度 H

890

1050

1220

1430

1620

1780

2110

2400

2800

3200

法蘭尺寸

PN0.6MPa法蘭連接尺寸

公稱通徑

法蘭外徑

螺栓孔中心距

螺栓孔直徑

螺栓孔數量

螺栓直徑

密封面

法蘭厚度

DN

D

K

L

d

f

C

DN50

140

110

14

4

M12

90

3

16

DN65

160

130

14

4

M12

110

3

16

DN80

190

150

18

4

M16

125

3

18

DN100

210

170

18

4

M16

145

3

18

DN125

240

200

18

8

M16

175

3

20

DN150

265

225

18

8

M16

200

3

20

DN200

320

280

18

8

M16

255

3

22

DN250

375

335

18

12

M16

310

4

24

DN300

440

395

23

12

M20

362

4

24

DN350

490

445

23

12

M20

412

4

26

DN400

540

495

23

16

M20

462

4

28

DN450

595

550

23

16

M20

518

4

28

DN500

645

600

23

20

M20

568

4

30

DN600

755

705

26

20

M24

670

5

30

DN700

860

810

26

24

M24

775

5

32

DN800

975

920

30

24

M27

880

5

32

DN900

1075

1020

30

24

M27

980

5

34

DN1000

1175

1120

30

28

M27

1080

5

36



PN1.0MPa法蘭連接尺寸

公稱通徑

法蘭外徑

螺栓孔中心距

螺栓孔直徑

螺栓孔數量

螺栓直徑

密封面

法蘭厚度

DN

D

K

L

d

f

C

DN50

165

125

18

4

M16

100

3

18

DN65

185

145

18

4

M16

120

3

20

DN80

200

160

18

4

M16

135

3

20

DN100

220

180

18

8

M16

155

3

22

DN125

250

210

18

8

M16

185

3

24

DN150

285

240

23

8

M20

210

3

24

DN200

340

295

23

8

M20

265

3

24

DN250

395

350

23

12

M20

320

3

26

DN300

445

400

23

12

M20

368

4

28

DN350

505

460

23

16

M20

428

4

28

DN400

565

515

26

16

M24

482

4

30

DN450

615

565

26

20

M24

532

4

30

DN500

670

620

26

20

M24

585

4

32

DN600

780

725

30

20

M27

685

5

36

DN700

890

840

30

24

M27

800

5

36

DN800

1015

950

34

24

M30

905

5

38

DN900

1115

1050

34

28

M30

1005

5

38

DN1000

1230

1160

36

28

M33

1110

5

38



PN1.6MPa法蘭連接尺寸

公稱通徑

法蘭外徑

螺栓孔中心距

螺栓孔直徑

螺栓孔數量

螺栓直徑

密封面

法蘭厚度

DN

D

K

L

d

f

C

DN50

165

125

18

4

M16

100

3

22

DN65

185

145

18

4

M16

120

3

24

DN80

200

160

18

8

M16

135

3

24

DN100

220

180

18

8

M16

155

3

26

DN125

250

210

18

8

M16

185

3

28

DN150

285

240

23

8

M20

210

3

28

DN200

340

295

23

12

M20

265

3

30

DN250

405

355

26

12

M24

320

3

32

DN300

460

410

26

12

M24

375

4

32

DN350

520

470

26

16

M24

435

4

34

DN400

580

525

30

16

M27

485

4

38

DN450

640

585

30

20

M27

545

4

42

DN500

715

650

34

20

M30

608

4

48

DN600

840

770

36

20

M33

718

5

50

DN700

910

840

36

24

M33

788

5

50

DN800

1025

950

39

24

M36

898

5

52

DN900

1125

1050

39

28

M36

998

5

44

DN1000

1255

1170

42

28

M39

1110

5

46



上海喬邑閥門為您提供專業的【氣動帶手動暗桿不銹鋼刀型閘閥】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系!
