氣動微小流量調節閥ZJHW
ZJHW氣動微小流量調節閥尺寸 ZJHW氣動微小流量調節閥參數 ZJHW氣動微小流量調節閥規格
品牌
上海喬邑型號
ZJHW瀏覽次數
106 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:氣動微小流量調節閥ZJHW
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【ZJHW氣動微小流量調節閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

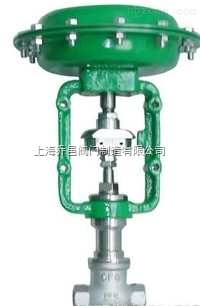

ZJHW氣動微小流量調節閥
一、氣動微小流量調節閥產品概述
氣動小流量調節閥特別適用于液體、蒸汽等介質的主流量調節場合。ZJHW氣動微小流量調節閥，簡稱氣動小流量調節閥，是專業針對小流量工況自主研發的一款產品。它由氣動薄膜執行器及微小流量調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動小流量調節閥具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。
二、氣動微小流量調節閥主要技術參數
|
公稱通徑(DN) |
G3/8"、1/2"、G3/4"、G1" |
||||||||||||
|
閥座直徑 |
1.5 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
15 |
|
額定流量系數KV |
0.025 |
0.05 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
1.40 |
1.55 |
1.85 |
2.23 |
|
允許壓差(MPa) |
≤公稱壓力 |
||||||||||||
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 |
||||||||||||
|
配用執行器型號 |
ZHA/B-11 |
||||||||||||
|
額定行程 |
8 |
10 |
12 |
||||||||||
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
||||||||||||
|
閥芯形式 |
單座市 |
||||||||||||
|
流量特性 |
等百分比、直線性 |
||||||||||||
三、氣動微小流量調節閥執行器技術參數
|
配置執行器類別 |
ZHA/B多彈簧簿膜執行機構 |
|
執行器型號 |
ZHA/B-11 |
|
有效面積(cm2) |
200 |
|
行程 |
10、16 |
|
彈簧范圍(KPa) |
20～100（標準）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
|
供氣壓力 |
140～400KPa |
|
氣源接口 |
RC1/4" |
|
環境溫度 |
-30～+70℃ |
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
四、氣動微小流量調節閥主要零件材料
|
閥體 |
WCB |
304 |
316 |
316L |
|
墊片 |
PTFE石墨墊片 |
PTFE石墨墊片 |
PTFE石墨墊片 |
PTFE石墨墊片 |
|
閥座 |
304 |
304 |
316 |
316L |
|
閥芯 |
304 |
304 |
316 |
316L |
|
閥蓋 |
WCB |
304 |
316 |
316L |
|
閥桿 |
304 |
304 |
316 |
316L |
|
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
填料壓蓋 |
WCB |
304 |
316 |
316L |
五、氣動微小流量調節閥主要性能指標
|
項目 |
不帶定位器 |
帶定位器 |
||
|
基本誤差% |
±5.0 |
±1.0 |
||
|
回差% |
3.0 |
1.0 |
||
|
死區% |
3.0 |
0.4 |
||
|
始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
|
始點 |
±5.0 |
±1.0 |
||
|
氣關 |
始點 |
±5.0 |
±1.0 |
|
|
終點 |
±2.5 |
±1.0 |
||
|
額定行程偏差% |
≤2.5 |
|||
|
泄露量L/h |
0.01%×閥額定容量 |
|||
|
可調范圍R |
30：1 |
|||
六、氣動微小流量調節閥安裝連接尺寸
|
公稱通徑DN |
閥座直徑dn |
L |
H |
H1 |
H2 |
D |
|
G3/8“ |
1.5～15 |
95 |
30 |
130 |
350 |
230 |
|
G1/2“ |
1.5～15 |
95 |
30 |
130 |
350 |
230 |
|
G3/4“ |
1.5～15 |
110 |
30 |
130 |
350 |
230 |
|
G1“ |
1.5～15 |
110 |
30 |
130 |
350 |
230 |
上海喬邑閥門為您提供專業的【ZJHW氣動微小流量調節閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
