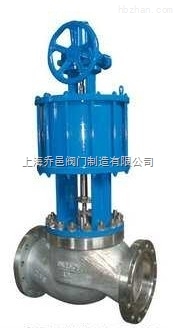

商品名稱:氣動活塞式調節閥ZJHSP/M氣動活塞式調節閥、ZJHSP/M (帶手輪)
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【ZJHSP/M氣動活塞式調節閥、ZJHSP/M氣動活塞式調節閥 (帶手輪)】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
ZJHS氣動活塞式調節閥
一、氣動活塞式調節閥產品概述
ZJHSP/M氣動活塞式調節閥閥芯采用平衡式結構，許用壓差大，抗振性好，噪聲低、穩定性好，裝拆簡便，選擇不同的彈簧范圍可得需要的許用壓差。氣動活塞式調節閥應用于要求噪音低，工作壓差大或安裝位置受限制及要求響應速度快的工業生產過程自控系統中。ZJHSP/M系列氣動活塞式調節閥是由ZSA(B)型彈簧活塞式執行機構和精小型單座(套筒)閥體組成，結構更輕小.推力更大，但靈敏度稍差。氣動活塞式調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。
二、氣動活塞式調節閥主要技術參數
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數KV |
單座 |
11 |
17 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
|
套筒 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
|
允許壓差(MPa) |
單座 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
|
套筒 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
|
額定行程(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
執行器型號 |
ZSA/B-2P |
ZSA/B-3P |
ZSA/B-4P |
ZSA/B-5P |
ZSA/B-6P |
||||||||
|
閥蓋形式 |
標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
||||||||||||
|
壓蓋型式 |
螺栓壓緊式 |
||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
||||||||||||
|
閥芯形式 |
單座柱塞型、套筒平衡式閥芯 |
||||||||||||
|
流量特性 |
線性、等百分比 |
||||||||||||
三、氣動活塞式調節閥執行器技術參數
|
執行器型式 |
ZSA/B、ZSN型氣動活塞式執行機構 |
||||
|
執行器型號 |
ZSA/B-2P |
ZSA/B-3P |
ZSA/B-4P |
ZSA/B-5P |
ZSA/B-6P |
|
氣缸直徑(mm) |
125 |
160 |
200 |
250 |
320 |
|
行程(mm) |
10、16 |
16、25 |
25、40 |
50、60 |
60、100 |
|
彈簧范圍(KPa) |
氣關式：40～200，氣關式80～240，100～200，200～350，350～500 |
||||
|
供氣壓力(MPa) |
ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05 |
||||
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
||||
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
||||
四、氣動活塞式調節閥主要零件材料
|
1 |
閥體 |
WCB |
304 |
316 |
316L |
|
2 |
墊片 |
PTFE石墨墊片 |
PTFE石墨墊片 |
PTFE石墨墊片 |
PTFE石墨墊片 |
|
3 |
閥座/套筒 |
304 |
304 |
316 |
316L |
|
4 |
閥芯 |
304 |
304 |
316 |
316L |
|
5 |
導向套/并帽 |
304 |
304 |
316 |
316L |
|
6 |
中墊 |
PTFE石墨墊片 |
PTFE石墨墊片 |
PTFE石墨墊片 |
PTFE石墨墊片 |
|
7 |
閥蓋 |
WCB |
304 |
316 |
316L |
|
8 |
閥桿 |
304 |
304 |
316 |
316L |
|
9 |
金屬墊 |
304 |
304 |
316 |
316L |
|
10 |
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
11 |
螺栓 |
25 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|
12 |
填料壓蓋 |
WCB |
304 |
316 |
316L |
五、氣動活塞式調節閥主要性能指標
|
項目 |
指標值 |
項目 |
帶定位器 |
||
|
基本誤差% |
1.0 |
始終點偏差值% |
氣開 |
始點 |
1.0 |
|
終點 |
|||||
|
回差% |
1.0 |
氣關 |
始點 |
1.0 |
|
|
死區% |
0.4 |
終點 |
|||
|
額定行程偏差% |
2.5 |
允許泄漏量L/h |
閥額定容量 |
||
六、氣動活塞式調節閥安裝連接尺寸
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
|
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
|
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
|
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
|
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
|
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
|
|
H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
|
|
H2 |
290 |
290 |
290 |
325 |
325 |
440 |
440 |
440 |
590 |
590 |
590 |
|
|
H3 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
|
|
L1 |
289 |
289 |
289 |
289 |
289 |
347 |
347 |
347 |
476 |
476 |
476 |
|
|
W |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
|
|
D |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
|
上海喬邑閥門為您提供專業的【ZJHSP/M氣動活塞式調節閥、ZJHSP/M氣動活塞式調節閥 (帶手輪)】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
