氣動薄膜角式調節閥ZJHJ/高壓角式調節閥
ZJHJ氣動薄膜角式調節閥尺寸 ZJHJ氣動薄膜角式調節閥參數 ZJHJ氣動薄膜角式調節閥/高壓角式調節閥規格
品牌
上海喬邑型號
ZJHJ瀏覽次數
108 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:氣動薄膜角式調節閥ZJHJ/高壓角式調節閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【ZJHJ氣動薄膜角式調節閥/高壓角式調節閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

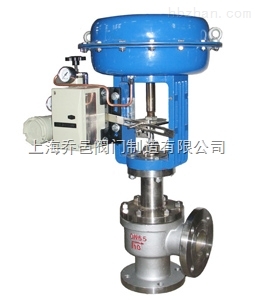

ZJHJ氣動薄膜角式調節閥
一、氣動薄膜角式調節閥產品概述
氣動角式高壓調節閥特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自凈與清洗的場合。
ZJHJ氣動薄膜角式調節閥/高壓角式調節閥，是采用頂部導向結構，由多彈簧氣動薄膜執行機構和角型調節閥閥體組成。氣動角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。氣動薄膜角式調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制。氣動角式高壓調節閥具有體積小、重量輕、閥芯采用頂導向結構，流路簡單、阻力小、易于沖洗的特點。氣動薄膜角式調節閥廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。
二、氣動薄膜角式調節閥主要技術參數
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數(KV) |
直線性 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
100 |
176 |
275 |
440 |
690 |
875 |
1250 |
|
等百分 |
6.3 |
10 |
15 |
25 |
40 |
64 |
100 |
160 |
250 |
400 |
630 |
850 |
1180 |
|
|
允許壓差(MPa) |
6.4 |
6.4 |
5.0 |
2.8 |
1.7 |
1.7 |
1.0 |
6.0 |
4.8 |
3.3 |
1.8 |
1.5 |
0.8 |
|
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
配用執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|||||||||
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
|||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
|
閥芯形式 |
單座柱塞型 |
|||||||||||||
|
流量特性 |
直線性、等百分比 |
|||||||||||||
三、氣動薄膜角式調節閥執行器技術參數
|
配置執行器類別 |
ZHA/B多彈簧簿膜執行機構 |
||||
|
執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程 |
10、16 |
24 |
40 |
40、60 |
100 |
|
彈簧范圍(KPa) |
20～100（標準）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
||||
|
供氣壓力 |
140～400KPa |
||||
|
氣源接口 |
RC1/4" |
||||
|
環境溫度 |
-30～+70℃ |
||||
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
||||
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
||||
四、氣動薄膜角式調節閥主要零件材料
|
1 |
閥體 |
鑄鋼/不銹鋼 |
1 |
閥體 |
鑄鋼/不銹鋼 |
|
2 |
閥芯 |
不銹鋼 |
2 |
閥籠 |
不銹鋼 |
|
3 |
導向套 |
不銹鋼 |
3 |
閥桿 |
不銹鋼 |
|
4 |
中墊 |
PTFE金屬墊片 |
4 |
中墊 |
PTFE金屬墊片 |
|
5 |
閥蓋 |
鑄鋼/不銹鋼 |
5 |
閥蓋 |
鑄鋼/不銹鋼 |
|
6 |
閥桿 |
不銹鋼 |
6 |
填料函 |
PTFE石墨墊片 |
|
7 |
填料函 |
PTFE石墨墊片 |
7 |
填料壓蓋 |
鑄鋼/不銹鋼 |
|
8 |
填料壓蓋 |
鑄鋼/不銹鋼 |
8 |
螺栓螺母 |
25/不銹鋼 |
|
9 |
螺栓螺母 |
25/不銹鋼 |
|||
六、氣動薄膜角式調節閥主要性能指標
|
項目 |
不帶定位器 |
帶定位器 |
||
|
基本誤差% |
±5.0 |
±1.0 |
||
|
回差% |
3.0 |
1.0 |
||
|
死區% |
3.0 |
0.4 |
||
|
始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
|
始點 |
±5.0 |
±1.0 |
||
|
氣關 |
始點 |
±5.0 |
±1.0 |
|
|
終點 |
±2.5 |
±1.0 |
||
|
額定行程偏差% |
≤2.5 |
|||
|
泄露量L/h |
0.01%×閥額定容量 |
|||
|
可調范圍R |
30：1 |
|||
七、氣動薄膜角式調節閥安裝連接尺寸
|
公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16/25 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
|
PN40 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
|
|
PN64 |
115 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
|
|
H1 |
PN16/25 |
119 |
119 |
122 |
140 |
157 |
169 |
179 |
200 |
230 |
250 |
304 |
|
PN40 |
123 |
123 |
134 |
152 |
157 |
191 |
201 |
216 |
240 |
270 |
325 |
|
|
PN64 |
135 |
135 |
142 |
160 |
177 |
196 |
206 |
227 |
257 |
277 |
331 |
|
|
H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
|
H3 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
|
|
L1 |
280 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
475 |
475 |
475 |
|
|
A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
|
|
D |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
|
上海喬邑閥門為您提供專業的【ZJHJ氣動薄膜角式調節閥/高壓角式調節閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
