閘門

產品概述

(1)按制作材料劃分。主要有木質、木面板鋼構架、鑄鐵、鋼筋混凝土以及鋼閘 門。

(2)按閘 門 門頂與水平面相對位置劃分。主要有露頂式閘 門和潛沒式閘 門。

(3)按工作性質劃分。主要有工作閘 門、事故閘 門和檢修閘 門。

(4)按閘 門啟閉方法劃分。主要有用機械操作啟閉的閘 門和利用水位漲落時閘門所受水壓力的變化控制啟閉的水力自動閘 門。

(5)按門葉不同的支承形式劃分。主要由定輪支承閘 門、鉸支承閘 門、滑道支承的閘 門、鏈輪閘 門、串輥閘 門、圓輥閘 門等。

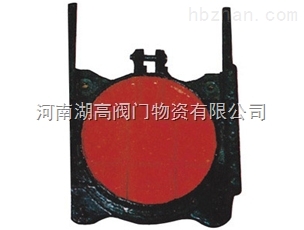

鑲銅鑄鐵圓閘門的特點

★廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程。
★結構合理，便于安裝，操作簡便靈活，便于管理。
★防腐能力強，可在PH=6-8的流體酸堿中使用。
★止水效果好；正常滲水量L≤0．07L／m．s。
★按閘 門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,又可分為整體式和組裝式兩種。
★規格齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；出水口]=3米時，為雙吊點閘 門。
★主要適用與正向受壓止水，根據用戶需要可制造反向止水閘 門。
★在結構上采用機加工硬止水，較大閘 門底封水亦可采用橡膠封水。
★根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
★鑲銅鑄鐵圓閘門正常使用水頭1-6米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘 門。
★閘 門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
★在澆注混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘 門啟閉。
★閘 門上下框設有固定塊，可防止閘板在運輸?shù)跹b等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
★閘 門啟閉時，應注意閘板的上下板限位置，以免損壞閘 門或啟閉機。

閘 門主要由三部分組成:

①主體活動部分，用以封閉或開放孔口，通稱閘 門，亦稱門葉;

②埋固部分;

③啟閉設備。

活動部分包括面板梁系等稱重結構、支承行走部件、導向及止水裝置和吊耳等。埋件部分包括主軌、導軌、鉸座、門楣、底檻、止水座等，它們埋設在孔口周邊，用錨筋與水工建筑物的混凝土牢固連接，分別形成與門葉上支承行走部件及止水面，以便將門葉結構所承受的水壓力等荷載傳遞給水工建筑物，并獲得良好的閘 門止水性能。啟閉機械與門葉吊耳連接，以操作控制活動部分的位置，但也有少數閘 門借助水力自動控制操作啟閉。

選型

進行閘 門形式選擇時，需要根據閘 門工作性質、設置位置、運行條件閘孔跨度、啟閉力和工程造價等，結合閘 門的特點，參照已有的運行實踐經驗，通過技術經濟比較確定。其中平面閘 門和弧形閘 門是最常采用的門形。大、中型露頂式和潛沒式的工作閘 門大多采用弧形閘 門，高水頭深孔工作閘 門尤為常用弧形閘 門。當用作事故閘 門和檢修閘 門時，大多采用平面閘 門。工作閘 門前常設置檢修閘  門和事故閘 門。對高水頭泄水工作閘 門由于經常作動水操作或局部開啟，應設法減少閘 門振動和空蝕現象，改善閘 門水力條件，按不同的部件考慮動力的影響，并對門體的剛度和動力特征進行分析研究。對門葉和埋件的制造、安裝精度都應嚴格控制，當門槽邊界流態復雜或體形特殊時，除需參考已有運行的成功試驗，還應通過水工模型試驗解決可能發生的振動、空蝕問題，以選定合適的門槽體形。
