氣動單座(套筒)調節閥ZJHP(M)
ZJHP(M)氣動單座(套筒)調節閥參數 ZJHP(M)氣動單座(套筒)調節閥尺寸 ZJHP(M)氣動單座(套筒)調節閥規格
品牌
上海喬邑型號
ZJHP(M)瀏覽次數
115 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:氣動單座(套筒)調節閥ZJHP(M)
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【ZJHP(M)氣動單座(套筒)調節閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品詳細介紹：

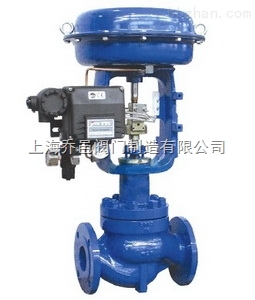

ZJHP(M)氣動單座(套筒)調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。
一、閥體
閥體形式：直通單座（套筒）倒S型鑄造型閥
公稱通徑：DN20~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 閥 蓋：常溫型-20~+200℃
散熱型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管
二、閥內組件
閥芯型式：上導單座(套筒)柱塞型閥芯
流量特性：直線特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
三、執行機構
形 式：多彈簧式薄膜執行機構 墊 片：橡膠石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡膠夾增強滌綸織物 彈簧 范圍： 20-100(40-200、80-240 、20-60
壓縮彈簧：60Si2Mn 60-100) KPa
推 桿：2Cr13 供氣 壓力：0.14 0.16 0.28MPa
膜 蓋：A3 氣源 接頭：內螺紋M10X1
襯 套：2Cr13 環境 溫度：-30~+70℃
閥作用型式：氣一開式，氣一關式
四、主要技術參數
|
公稱通徑 |
閥座直徑 |
額定流量系數Kv |
額定行程 |
薄膜有效面積cm2 |
固有可調比 |
環境溫度℃ |
基本誤差 |
回差 |
死區 |
額定流量系數 |
泄漏量 |
|
|
直線 |
等百分比 |
|
||||||||||
|
G3/4 |
3 |
0.08 |
10 |
220 |
50:1 |
-40~+85 |
不帶定位器±5% 帶定位器±1% |
不帶定位器±3% 帶定位器1% |
不帶定位器±3% 帶定位器0.4% |
±10% |
單座10-4閥額容量（套筒10-3閥額定容量） |
|
|
20 |
10 |
1.8 |
1.6 |
10 |
350 |
|||||||
|
12 |
2.8 |
2.5 |
||||||||||
|
15 |
4.4 |
4 |
||||||||||
|
20 |
6.9 |
6.3 |
||||||||||
|
25 |
25 |
11 |
10 |
16 |
||||||||
|
40 |
32 |
17.6 |
16 |
25 |
||||||||
|
40 |
27.5 |
25 |
||||||||||
|
50 |
50 |
44 |
40 |
|||||||||
|
65 |
65 |
69 |
63 |
40 |
560 |
|||||||
|
80 |
80 |
110 |
100 |
|||||||||
|
100 |
100 |
176 |
160 |
|||||||||
|
150 |
125 |
275 |
250 |
60 |
900 |
|||||||
|
150 |
440 |
400 |
||||||||||
|
200 |
200 |
690 |
630 |
|||||||||
|
250 |
250 |
1000 |
900 |
100 |
1400 |
|||||||
|
300 |
300 |
1600 |
1440 |
|||||||||
五、ZJHP型氣動單座調節閥允許壓差
|
開關方式 |
執行機構型號 |
彈簧范圍KPa |
氣源壓力MPa |
公稱通徑（閥座直徑）mm |
|||||||||||
|
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||||||
|
10 |
12 |
15 |
20 |
||||||||||||
|
氣關 |
ZHA-22 |
20-100 |
0.14 |
6.4 |
6.19 |
3.96 |
2.2 |
1.4 |
|
|
|
|
|
|
|
|
ZHA-23 |
20-100 |
|
|
|
|
|
|
0.56 |
|
|
|
|
|
|
|
|
ZHA-34 |
20-100 |
|
|
|
|
|
|
|
0.35 |
|
|
|
|
|
|
|
ZHA-45 |
20-100 |
|
|
|
|
|
|
|
|
0.34 |
0.22 |
0.14 |
|
|
|
|
氣開 |
ZHB-22 |
20-100 |
0.14 |
4.64 |
3.09 |
1.98 |
1.11 |
0.7 |
|
|
|
|
|
0.10 |
0.06 |
|
ZHB-23 |
20-100 |
|
|
|
|
|
|
0.28 |
0.18 |
|
|
|
|
|
|
|
ZHB-34 |
20-100 |
|
|
|
|
|
|
|
|
0.17 |
0.11 |
0.07 |
|
|
|
|
ZHB-45 |
20-100 |
|
|
|
|
|
|
|
|
|
|
|
0.05 |
0.03 |
|
1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適當?shù)慕鉀Q辦法。
2、本表以閥門關位置為計算基礎。因此其它位置會有更大的允許壓差。
六、ZJHM型氣動套筒調節閥允許壓差表
|
開關方式 |
執行機構型號 |
彈簧范圍KPa |
氣源壓力MPa |
公稱通徑 |
|||||||
|
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
氣關 |
ZHA-22 |
20-100 |
0.14 |
3.00 |
|
|
|
|
|
|
|
|
6.4 |
|
|
|
|
|
|
|
||||
|
6.4 |
|
|
|
|
|
|
|
||||
|
|
20-100 |
0.14 |
|
2.25 |
1.95 |
|
|
|
|
|
|
|
|
6.4 |
6.4 |
|
|
|
|
|
||||
|
|
6.4 |
6.4 |
|
|
|
|
|
||||
|
ZHA-34 |
20-100 |
0.14 |
|
|
|
2.36 |
2.04 |
1.67 |
|
|
|
|
|
|
|
6.4 |
6.4 |
6.4 |
|
|
||||
|
|
|
|
6.4 |
6.4 |
6.4 |
|
|
||||
|
ZHA-45 |
20-100 |
0.14 |
|
|
|
|
|
|
1.41 |
1.14 |
|
|
|
|
|
|
|
|
6.4 |
6.4 |
||||
|
|
|
|
|
|
|
6.4 |
6.4 |
||||
|
氣開 |
ZHB-22 |
20-100 |
0.14 |
1.50 |
|
|
|
|
|
|
|
|
4.50 |
|
|
|
|
|
|
|
||||
|
6.4 |
|
|
|
|
|
|
|
||||
|
ZHB-23 |
20-100 |
0.14 |
|
|
|
|
|
|
|
|
|
|
|
1.13 |
0.98 |
|
|
|
|
|
||||
|
|
3.38 |
2.93 |
|
|
|
|
|
||||
|
ZHB-34 |
20-100 |
0.14 |
|
6.4 |
6.4 |
1.18 |
1.02 |
0.84 |
|
|
|
|
|
|
|
3.54 |
3.06 |
2.51 |
|
|
||||
|
|
|
|
6.4 |
6.4 |
5.85 |
|
|
||||
|
ZHB-45 |
20-100 |
0.14 |
|
|
|
|
|
|
0.71 |
0.57 |
|
|
|
|
|
|
|
|
2.12 |
1.71 |
||||
|
|
|
|
|
|
|
4.94 |
4.00 |
||||
說明： 1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適當?shù)慕鉀Q辦法。
七、ZJHP/M型氣動薄膜調節閥外型尺寸
|
|
L(mm) |
H(mm) |
H1(mm) |
ФA(mm) |
||||||
|
ANSI125FF |
ANSI300 |
ANSI600 |
普通 |
高溫 |
PN6 |
PN16 |
PN40 |
PN64 |
||
|
G3/4″ |
120 |
120 |
120 |
253 |
|
31 |
31 |
|
236 |
|
|
20 |
181 |
194 |
206 |
398.5 |
548.5 |
45 |
52.5 |
65 |
285 |
|
|
25 |
184 |
197 |
210 |
410.5 |
560.5 |
50 |
57.5 |
70 |
||
|
40 |
222 |
235 |
251 |
455 |
620 |
65 |
75 |
85 |
||
|
50 |
254 |
267 |
286 |
457.5 |
627.5 |
70 |
82.5 |
90 |
||
|
65 |
276 |
292 |
311 |
610 |
790 |
80 |
92.5 |
102.5 |
360 |
|
|
80 |
298 |
317 |
337 |
622 |
8.7 |
95 |
100 |
107.5 |
||
|
100 |
352 |
368 |
394 |
640 |
850 |
105 |
110 |
117.5 |
125 |
|
|
150 |
451 |
473 |
508 |
870 |
1130 |
132.5 |
142.5 |
150 |
172.5 |
470 |
|
200 |
600 |
610 |
650 |
890 |
1150 |
160 |
170 |
187.5 |
207.5 |
|
法蘭連接尺寸
本產品的法蘭連接尺寸符合國家標準GB9115.7－88、GB9115.9－88、PN64符合JB79－59。此連接尺寸與老產品的采用的JB78－59《鑄鐵法蘭》,JB79－59《鑄鐵法蘭》中的連接尺寸基本一致,可以套用,安裝時不影響和老產品的更換。
JISB2001－1984
ANSIB16.5－1981
法蘭連接：FF、PR、RJ和LG。
八、型號編制說明
|
Z |
J |
H |
P |
16 |
C |
G |
K |
|
自控閥門 |
執行機構： |
多彈簧氣動薄膜執行機構 |
閥門結構類型： |
公稱壓力： |
閥體材質： |
溫度類型： |
作用型式： |
|
|
J：表示精小型 |
|
P：表示單座 |
16：表示1.6MPa |
C：表示碳鋼 |
G：中溫型常溫省略 |
K：表示氣開型 |
|
|
|
|
N：表示雙座 |
25：表示2.5MPa |
P：表示不銹鋼 |
|
B：表示氣關型 |
|
|
|
|
M：表示套筒閥 |
40：表示4.0MPa |
F46：表示閥體襯氟 |
|
|
|
|
|
|
|
64：表示6.4MPa |
|
|
|
上海喬邑閥門為您提供專業的【ZJHP(M)氣動單座(套筒)調節閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
