手動螺旋閘門/手動平板閘門LMD73
LMD73手動螺旋閘門參數 LMD73手動螺旋閘門/手動平板閘門尺寸 LMD73手動螺旋閘門/手動平板閘門規格
品牌
上海喬邑型號
LMD73瀏覽次數
113 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑

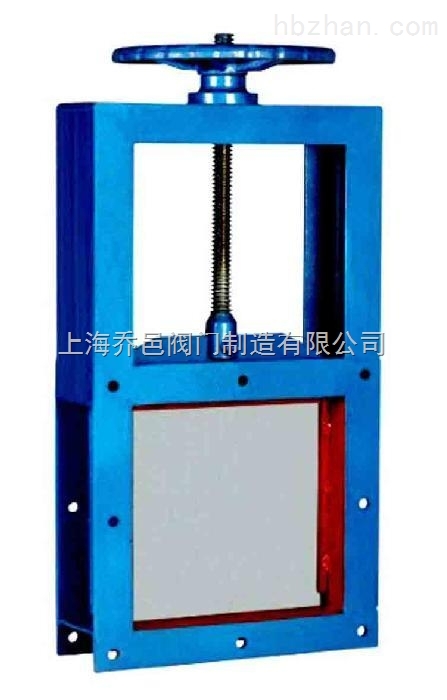

商品名稱:手動螺旋閘門/手動平板閘門LMD73
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【LMD73手動螺旋閘門/手動平板閘門】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
LMD73手動螺旋閘門/手動平板閘門是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛應用于礦山、糧食等行業控制流量變化或迅速切斷（特料直徑≤50mm）
注：可來圖來樣定作非標螺旋閘門、手動螺旋閘門
螺旋閘門構造圖及主要外形及連接尺寸(mm)
|
類別 |
A×A |
B×B |
C×C |
L |
H |
D0 |
N-M |
|||
|
單向 |
200×200 |
256256 |
296296 |
100 |
820 |
300 |
8-M12 |
|||
|
250×250 |
306306 |
346346 |
100 |
930 |
340 |
8-M14 |
||||
|
300300 |
456456 |
396396 |
100 |
1050 |
380 |
8-M14 |
||||
|
400400 |
456456 |
496496 |
100 |
1140 |
445 |
12-M14 |
||||
|
450450 |
510510 |
556556 |
120 |
1450 |
530 |
12-M18 |
||||
|
500500 |
560560 |
606606 |
120 |
1610 |
580 |
16-M18 |
||||
|
雙向 |
600600 |
660660 |
706706 |
120 |
1830 |
450 |
16-M18 |
|||
|
700700 |
770770 |
820820 |
140 |
2130 |
450 |
25-M18 |
||||
|
800800 |
870870 |
920920 |
140 |
2440 |
450 |
20-M18 |
||||
|
900900 |
974974 |
103601030 |
160 |
2660 |
450 |
24-M23 |
||||
|
10001000 |
10741074 |
11301130 |
160 |
2870 |
450 |
24-M23 |
||||
|
說明 |
LMS-單向 |
I-手輪 |
鏈條數同M=0.105-113（X是絲桿中心離地面高度） |
|||||||
|
LMS-雙向 |
II鏈輪 |
距地面小于1.7米用于手輪大于1.7米用鏈輪 |
||||||||
上海喬邑閥門為您提供專業的【LMD73手動螺旋閘門/手動平板閘門】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
