氣動不銹鋼法蘭蝶閥D643W,氣動不銹鋼蝶閥

氣動不銹鋼法蘭蝶閥   氣動不銹鋼蝶閥   氣動法蘭蝶閥

品牌

湖高

型號

D643W

瀏覽次數

114 次

所在地區

河南 鄭州 鄭東新區

市場指導價

¥475.00

數量

100

壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

店鋪名稱: 河南湖高閥門物資有限公司

河南湖高閥門物資有限公司專業生產銷售各種高中低壓閥門,各種不銹鋼閥門,石油專用閥,天燃氣專用閥,衛生級食品專用閥,電站閥門,電動閥門,氣動閥門,高溫高壓閥門,熱軋除鱗系統閥門,減溫減壓裝置,低溫閥,液氨閥,緊急切斷閥,料...

商品介紹

品牌:湖高
商品名稱:氣動不銹鋼法蘭蝶閥D643W,氣動不銹鋼蝶閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類

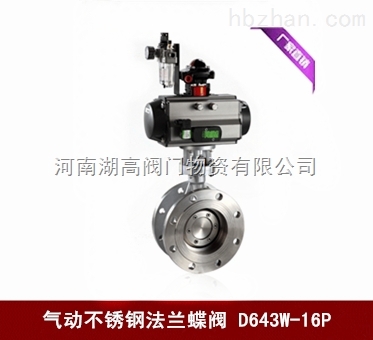

  • D643W氣動不銹鋼法蘭蝶閥

    產品概述

    D643W氣動不銹鋼法蘭蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金、電力、石油、化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。該閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有良好的耐腐蝕性,使用壽命長,本閥均由雙向密封功能,產品符合國家GB/T13927-92閥門壓力試驗標準。廣泛應用于冶金、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。

    D643W氣動不銹鋼法蘭蝶閥結構圖

    特點

    1、本閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。

    2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

    3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.

    4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。

    5、本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。

    6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。

    主要技術參數

    公稱通經DN(mm)

    50~2000

    公稱藥理PN(MPa)

    0.6

    1.0

    1.6

    2.5

    密封試驗(MPa)

    0.66

    1.1

    1.76

    2.75

    強度試驗(MPa)

    0.9

    1.5

    2.4

    3.75

    適用溫度

    碳鋼:-29℃~425℃不銹鋼:-40℃~650℃

    適用介質

    水、空氣、天然氣、油品及弱腐蝕性流體

    泄漏率

    符合GB/T13927-92標準

    驅動方式

    蝸輪傳動、電動、氣動、液動

     主要零部件材料

    零件名稱

    材料

    閥體

    WCB、合金鋼、不銹鋼、QT450-10

    蝶板

    WCB、合金鋼、不銹鋼、QT450-10

    閥軸

    2Cr13不銹鋼、合金鋼

    密封圈

    不銹鋼圈

    填料

    柔性石墨

    采用標準

    制造標準

    JB/T8527-97

    法蘭標準

    GB9113-2000

    結構長度標準

    GB12221-89

    檢驗標準

    GB/T13927-92

    D643W-D643H10/16/25/氣動硬密封蝶閥主要外形連接尺寸(單位:mm)

    公稱通經(DN)

    主要尺寸

    法蘭尺寸和螺栓規格

    1.0MPa

    1.6MPa

    2.5MPa

    L

    H1

    H

    D

    D1

    n-Фd

    D

    D1

    n-Фd

    D

    D1

    n-Фd

    50

    108

    350

    112

    165

    125

    4-18

    165

    125

    4-18

    165

    125

    4-18

    65

    112

    370

    115

    185

    145

    4-18

    185

    145

    4-18

    185

    145

    8-18

    80

    114

    380

    120

    200

    160

    4-18

    200

    160

    8-18

    200

    160

    8-18

    100

    127

    420

    138

    220

    180

    8-18

    220

    180

    8-18

    235

    190

    8-22

    125

    140

    460

    164

    250

    210

    8-18

    250

    210

    8-18

    270

    220

    8-26

    150

    140

    555

    175

    285

    240

    8-22

    285

    240

    8-22

    300

    250

    8-26

    200

    152

    760

    200

    340

    295

    8-22

    340

    295

    12-22

    360

    310

    12-26

    250

    165

    830

    243

    395

    350

    12-22

    405

    355

    12-26

    425

    370

    12-30

    300

    178

    895

    250

    445

    400

    12-22

    460

    410

    12-26

    485

    430

    16-30

    350

    190

    950

    280

    505

    460

    16-22

    520

    470

    12-26

    555

    490

    16-33

    400

    216

    1190

    305

    565

    515

    16-26

    580

    525

    16-26

    620

    550

    16-36

    450

    222

    1255

    350

    615

    565

    20-26

    640

    585

    16-30

    670

    600

    20-36

    500

    229

    1305

    380

    670

    620

    20-26

    715

    650

    20-30

    730

    660

    20-36

    600

    267

    1340

    445

    780

    725

    20-30

    840

    770

    20-33

    845

    770

    20-39

    700

    292

    1520

    480

    895

    840

    24-30

    910

    840

    24-36

    960

    875

    24-42

    800

    318

    1710

    530

    1015

    950

    24-33

    1025

    950

    24-39

    1085

    990

    24-48

    900

    330

    1810

    580

    1115

    1050

    28-33

    1125

    1050

    28-39

    1185

    1090

    28-48

    1000

    410

    1960

    650

    1230

    1160

    28-36

    1255

    1170

    28-42

    1320

    1210

    28-56

    1200

    470

    2250

    760

    1455

    1380

    32-39

    1485

    1390

    32-48

    1530

    1420

    32-56

    歡迎選購河南湖高閥門物資有限公司氣動不銹鋼法蘭蝶閥D643W-16P】產品,您的滿意是我們不朽的追求!公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力!希望使用我公司產品的用戶,都獲得十分滿意的產品和服務,我們將一如既往的為廣大用戶提供一流水平的產品及服務,與您攜手共創輝煌!
