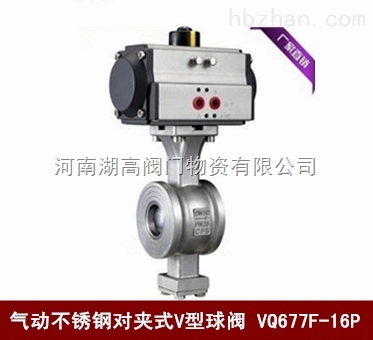

VQ677F氣動V型球閥,不銹鋼氣動對夾式V型球閥
氣動V型球閥 氣動不銹鋼球閥 氣動對夾式球閥
品牌
湖高型號
VQ677F瀏覽次數
95 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:VQ677F氣動V型球閥,不銹鋼氣動對夾式V型球閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-
VQ677F氣動V型球閥
產品概述
VQ677F氣動V型球閥由GT氣動活塞式執行機構和對夾式V型球閥二部分組成。氣動活塞式執行機構分單作用和雙作用二種，對夾式V型球閥密封形式分為軟密封和硬密封二種，由于氣動V型球閥為直角回轉式結構，當閥芯相對于閥座旋轉時具有較強的剪切作用，因此該產品尤其適用于帶有纖維和微小顆粒介質的調節控制。該閥被廣泛用于石油、化工、電力、造紙、冶金等行業。
VQ677F氣動V型球閥結構圖
VQ677F/PPL氣動V型球閥由于V型球閥流路簡單、流阻較小，因而流通能力較大； V型球閥芯上具有近似等百分比流量特性的V型和具有近似線性流量特性的U型二種缺口形式，因而無須通過定位器調整，即能實現不同流量特性的流量控制； 其可調比可達到300：1，遠大于直通單、雙座調節閥；該閥具有較高的密封等級，軟密封結構的泄漏等級為GB/T4213VI級，硬密封結構的泄漏等級為GB/T4213IV級，執行機構正、反作用方式變換較為方便，只需將閥芯初始位置旋轉90℃，即能實現作用方式的轉換。
VQ677F/PPL氣動V型球閥主要零件部件材料表
序號
零件名稱
材料名稱
VQ677F/PPL-C
VQ677F/PPL-P
VQ677F/PPL-R
VQ677F/PPL-RL
1
底座
WCB
CF8
CF8M
CF3M
2
閥體
WCB
CF8
CF8M
CF3M
3
下閥軸
2Cr13
304
316
316L
4
密封圈
聚四氟乙烯(PTFE)/對位聚苯(PPL)
5
球體
2Cr13
CF8
CF8M
CF3M
6
上閥軸
2Cr13
304
316
316L
7
填料
柔性石墨+不銹鋼/聚四氟乙烯(PTFE)
8
填料壓蓋
WCB
CF8
CF8M
CF3M
9
壓板
WCB
CF8
CF8M
CF3M
VQ677F/PPL氣動V型球閥主要性能參數表
公稱壓力
PN(MPa)試驗壓力
適用介質
適用溫度
殼體試驗
密封試驗
1.6
2.4MPa
1.76MPa
水、油、氣及
高粘度、含纖維、
固體顆粒等介質-28℃～300℃
2.4
3.75MPa
2.75MPa
4.0
6.0MPa
4.4MPa
檢驗和試驗標準
JB/T 9092-99 、API 598
VQ677F不銹鋼氣動V型球閥主要執行機構性能參數表
型式
GT/AT/AW型氣缸執行機構
供氣壓力
0.40～0.70MPa
氣源接頭
Rc1/4
環境溫度
-30～+70℃
選配附件
空氣過濾減壓閥、電磁閥、限位開關、手輪機構、其它
作用方式
單作用氣缸執行機構：正作用(氣壓增加閥閉)、反作用(氣壓增加閥開)
雙作用氣缸執行機構：隨輸入信號的增加閥開或閥閉
可調比
300:01:00
閥座泄漏量
金屬閥座：符合 FCI 70-2-1998(ASME B16.104)和GB4213-1992Ⅳ級和Ⅴ級要求
回差
1.5%
線性
±1.5%
始終點偏差
±2%
VQ677F/PPL氣動不銹鋼V型球閥主要外型尺寸表
公稱壓力
PN(MPa)
公稱通徑
DN(mm)
尺寸(mm)
L
L1
D
Dc
H1
1.6
25
50
25
64
38
57
40
60
25
82
49
63
50
75
32
100
60
92
65
85
38
120
75
100
80
100
45
131
89
108
100
115
50
158
113
117
125
135
55
180
140
140
150
160
65
216
164
177
200
200
80
268
205
200
250
240
92
326
259
252
300
-
-
-
300
270
2.5
25
50
25
64
38
57
40
60
25
82
49
63
50
75
32
100
60
92
65
85
38
120
75
100
80
100
45
131
89
108
100
115
50
158
113
117
125
135
55
180
140
140
150
160
65
216
164
177
200
200
80
268
205
200
250
240
92
326
259
252
300
-
-
-
300
270
歡迎選購河南湖高閥門物資有限公司【氣動不銹鋼對夾式V型球閥VQ677F/PPL-16P】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
