水泥攪拌站氣動蝶閥

產品概述

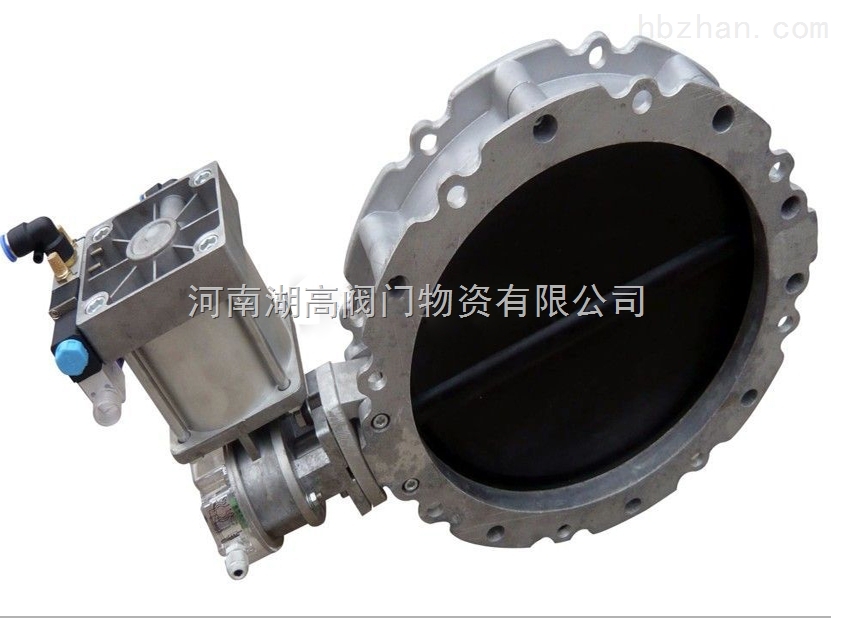

水泥攪拌站氣動蝶閥由兩個采用重力澆鑄而成的半閥體組成，半閥體為鋁合金材料，旋轉閥板采用高分子材料制作，具有良好的密封性。頂部及底部相同的圓法蘭，具有一個頂部法蘭以及一個折邊部件，適用于一根柔性套管。

主要用于開關料箱，料斗以及裝有粉狀或是顆粒狀物料的筒倉。可應用于所有粉狀及顆粒物料的處理，閥門利用物料自身重力進行截流以及氣動傳輸干性物料。可以安裝在料斗、料箱、筒倉、螺旋或其他類型的輸送機的下方，以及連接氣動輸送管道。由于此閥門的特殊結構以及工程材料的運用，它始終是一個非常經濟且極高效的選擇。

產品特點：

單法蘭閥門，帶有頂部法蘭及折邊部件，適用于連接柔性套管
雙法蘭閥門，頂部及底部為相同的法蘭
采用重力澆鑄而成的閥體，比壓鑄的閥體強度更高
旋轉閥板采用高分子材料，耐磨損
組件少，輕質，便于搬運
產品型號：DN150、DN200、DN250、DN300
適用范圍：混凝土攪拌站及干性粉料
產品別名：蝴蝶閥
連接形式：法蘭
材 質：鑄鋁合金
公稱通徑：100-350（mm）
適用介質：粉體
壓力范圍：0.2Mpa
適用溫度：最高80℃
主體材料：半閥體為鋁合金材料，旋轉閥體采用高分子材料制作
結構形式：垂直板式 傳動形式：氣動
密封形式：軟密封型 氣動執行器配置：CP101型
粉體專用蝴蝶閥（安裝尺寸圖）
