鍛鋼波紋管截止閥廠家,波紋管截止閥現貨
鍛鋼波紋管截止閥 波紋管截止閥 鍛鋼截止閥
品牌
湖高型號
WJ11H瀏覽次數
128 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:鍛鋼波紋管截止閥廠家,波紋管截止閥現貨
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

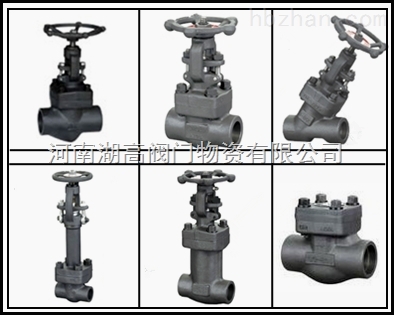

鍛鋼波紋管截止閥
產品概述
鍛鋼波紋管截止閥有二種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(304夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊接連接.延長閥體閥門適用于閘閥、球閥和截止閥。
延長閥體閥門設計結構和特征
延長閥體閥門符合API602.檢驗與測試按API598,標記按MSS-SP-25.
鍛鋼波紋管截止閥采用以下結構
自定心壓板壓套式
螺紋、承插或?qū)附佣苏w延長閥體
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋端符合（NPT）ANSI/ASME B1.20.1
明桿支架型
相關壓力：·800LB
鍛鋼波紋管截止閥 800Lb
標準材質細表
序號
零件名稱
CStoASTM
AStoASTM
SStoASTM
A105
A182F22
A182F304(L)
A182F316(L)
1
閥體
A105
A182F22
A182F304(L)
A182F316(L)
2
閥瓣
A276420
A276304
A276304(L)
A276316(L)
3
閥桿
A182F6
A182F304
A182F304(L)
A182F316(L)
波紋管
SS
4
墊片
316夾柔性石墨
316夾PTFE
5
閥蓋
A105
A182F22
A182F304(L)
A182F316(L)
6
螺栓
A193B7
A193B16
A193B8
A193B8M
7
填料
柔性石墨
PTFE
8
填料壓套
A276420
A182F304
10
填料壓板
A216WCB
A351CF8
12
閥桿螺母
A276420
手輪
A197
13
鎖緊螺母
A1942H
A1944
A1948
A1948M
銷釘
A276420
A182F304
活節螺栓
A193B7
A193B16
A193B8
A193B8M
螺母
A1942H
A1944
A1948
A1948M
墊圈
SS
14
銘牌
SS
適用介質
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
適用溫度
—29℃～425℃
—29℃～550℃
—29℃～200℃
注意:客戶需求的波紋管閥門其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量(KG)
NPS
縮徑
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
全徑
3/8"
1/2"
3/4"
1"
11/4"
11/2"
L1
79
79
92
111
120
120
140
L
79
79
92
111
120
152
172
H(開)
220
220
225
244
321
321
347
W
100
100
100
125
160
160
180
重量
螺栓式
3.2
3.0
4.8
7.9
11.0
16.8
25.2
焊接式
3.0
2.8
4.8
7.0
9.6
13.5
20.25
