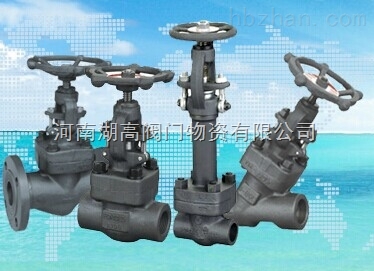

J15Y承插焊Y型鍛鋼截止閥,J65Y內螺紋承插焊鍛鋼截止閥
承插焊Y型鍛鋼截止閥 內螺紋鍛鋼截止閥
品牌
湖高型號
J65Y瀏覽次數
120 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:J15Y承插焊Y型鍛鋼截止閥,J65Y內螺紋承插焊鍛鋼截止閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-
內螺紋與承插焊Y型截止閥J15Y/J65Y
產品概述
承插焊Y型鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封。客戶有特殊要求時也可采用全焊二連接。第三種為壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
承插焊Y型鍛鋼截止閥結構圖
J15Y J65Y內螺紋與承插焊Y型截止閥設計結構和特征
1、符合ANSIB16.34。檢驗與測試按API598，標記按MSS-SP-25。
2、采用以下結構
3、全徑或縮徑
4、升降式和球式止回閥
5、按需內置彈簧
6、可拆卸實心閥瓣
7、自定心壓板壓套式
8、整體式上密封座
9、明桿支架型（OS&Y）
10、螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
11、承插端符合ASMEB16.11
12、螺紋連接端（NPT)符合ANSI/ASMEBnth="12" year="1899">1.20.1
13、閥瓣可變換為針型、節流型、球型、止回型J15Y J65Y內螺紋與承插焊Y型截止閥主要零部件
序號
零件名稱
CStoASTM
AStoASTM
SStoASTM
TypeA105
TypeA182F22
TypeA182F304(L)
TypeA182F316(L)
1
閥體
A105N
A182F22
A182F304(L)
A182F316(L)
2
閥瓣
A105N
A276304
A276304(L)
A276316(L)
3
閥桿
A182F6a
A182F304(L)
A182F316(L)
4
密封座
A105N
A182F304
A182F304(L)
A182F316(L)
5
密封環
F182F304L
A182F304(L)
A182F316(L)
6
閥蓋
A105N
A182F22
A182F304(L)
A182F316(L)
7
墊圈
A105N
A182F22
A182F304(L)
A182F316(L)
8
閥桿螺母
A276F420
9
軸承壓蓋
A1942H
A1944
A1948
A1948M
10
鎖緊螺母
A1942H
A1944
A1948
A1948M
11
手輪
A197
12
對夾塊
A105
A182F22
A182F304(L)
A182F316(L)
13
螺栓
A193B7
A193B16
A193B8
A1983B8M
14
螺母
A1942H
A1944
A1948
A1948M
15
填料壓板
A216WCB
A351CF8
16
活節螺栓
A193B7
A193B16
A193B8
A1983B8M
17
螺母
A1942H
A1944
A1948
A1948M
18
圓柱銷
A276420
A182F304
歡迎選購我公司【承插焊Y型鍛鋼截止閥】您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
