商品介紹

品牌:湖高

商品名稱:防爆電動平板閘閥廠家,防爆電動平板閘閥Z9b43WF現貨

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

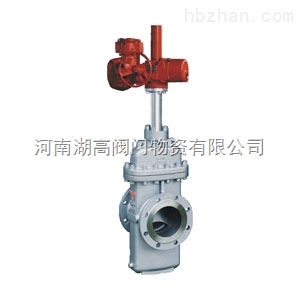

防爆電動平板閘閥

產品概述

防爆電動平板閘閥Z9b43WF具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石化、油、氣、長輸管線等領域。

系列型號：Z9b43(4)WF(Y、H)
連接方式：法蘭
結構形式：3-單閘板、4-雙閘板
密封性質：H-合金鋼、F-增強聚四氟乙烯、Y-硬質合金
公稱通徑：DN100～1000mm，NPS4"～40"
公稱壓力：PN1.0～16.0MPa，Class150～900Lb
防爆電動無導流孔平板閘閥

防爆電動無導流孔平板閘閥結構圖

生產廠家：湖高閥門	型號：平板閘閥	連接形式：法蘭
主體材料：碳鋼	公稱通徑：50-250（mm）	適用介質：蒸汽
材質：碳鋼	密封形式：硬密封型	標準：國標
外形：中型	流動方向：單向	驅動方式：電動
用途：調節	壓力環境：高壓	工作溫度：高溫
類型(通道位置)：直動式

性能規范Specification

壓力等級pressure gless		常溫下試驗壓力（MPa）Normal testing pressure				工作壓力Working pressure	適用溫度Suitable Temperature			適用介質
壓力等級pressure gless		左密封Liquid seal	右密封 Liquid Back seal	売體Liquid seal	氣體低壓密封Liquid	工作壓力Working pressure	適用溫度Suitable Temperature			KZ型 KZ"type"	Z型Z"type"
公稱壓力Nominal pressure PN(MPa)	1.6	1.76	1.76	2.4	0.5-0.7	1.6	"G"型 "G"type -29-250	"G"型 "G"type -45-121	通用型 Generel type -29-121	含H2和 CO2≤ 800Mg/Nm	石油、天然氣、水等、 Petroleum oil,LNG natural gas, water etc.
	2.5	2.75	2.75	3.75		2.5
	4	4.4	4.4	6		4
	6.4	7.04	7.04	9.6		6.4
	10	11	11	15		10
	16	17.6	17.6	24		16
	25	27.5	27.5	37.5		25
磅級 Lb Class Lb	150	2.07	2.07	2.93		1.93
	300	5.52	5.52	7.58		5.06
	400	7.31	7.31	70.0		6.75
	600	11.03	11.03	15.0		10.12
	900	16.54	16.54	22.4		15.19

主要零件材料Materials for main parts

零件名稱Name	材料Materials
閥體閥蓋 Body Bonnet	Z型Z"type"	KZ型 KZ"type"
閘閥 Disc	WCB 碳素鑄鋼(表面經特殊處理或焊硬質合金）Alloy steel(superficial specific treatment or welde alloy hard)
閥桿 stem	不銹鋼 stainless steel	抗硫不銹鋼stainless steel
閥座 seat	合金鋼（表面特殊處理）superficial specific treatment	合金鋼（焊硬質合金）Alloy steel（welde alloy hard)
中法蘭螺栓 Bplt on midflange	35CrMoA
中法蘭螺母 Bplt on midflange	35碳鋼 35 Carbon steel
法桿螺母 stem nut	鋁青銅 Aluminum bronze
填料packing	填充四氟、膨脹石墨 stuffing PTFE、Expanding graphite
密封圈 sealing	填充四氟、NBR橡膠 stuffing PTFE Buna-N Ruabber	填充四氟、氟橡膠 stuffing PTFE fluorous
密封脂 Ring	耐油密封脂	抗硫密封脂

防爆電動無導流孔平板閘閥結構長度

DN	PN10 PN16 150Lb	PN25 PN40 300Lb	PN64 PN100	PN100 600Lb	PN160 PN200	900Lb 1500Lb
100	229	305	350		425	457
125	254	381	400	508	480	559
150	267	403	450	559	530	610
200	292	419	550	660	620	737
250	330	457	650	787	730	838
300	356	502	750	838	850	965
350	381	762	850	889	980	1029
400	406	838	950	991	1100	1130
450	432	814	1050	1092	1200	1219
500	457	991	1150	1194	1250	1321
600	508	1143	1350	1397	1450	1549
