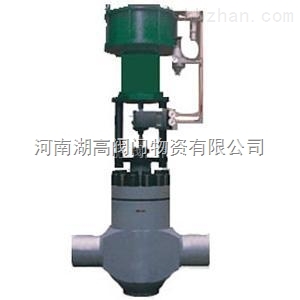

STB鍋爐給水調節閥

產品概述

一、鍋爐給水調節閥概述

鍋爐給水調節閥是一種新穎的壓力平衡套筒結構高壓差調節閥。閥內組件的套筒和閥芯是一種多孔和串級的混合結構，流體先經過套筒窗口進行第一級節流，再經過三級連續串級節流，允許壓差大，密封性好，流體通道呈S流線型，流量大，調節閥動態穩定性好。

該閥是火力發電廠鍋爐給水系統的重要調節閥之一，也可適用于石油化工等其他工業的自動控制系統控制高壓差流體，可配電動執行機構和氣動執行機構。

鍋爐給水調節閥優點

1、閥內組件結構新穎，采用套筒節流，有效控制流速在30m/s左右。

2、節流面與閥座密封面分開，有效保護密封面，密封性能優良，使用壽命長。

3、閥內組件采用高強度不銹鋼制造，零件表面經過硬化處理，硬度可達到HRC70左右，抗沖刷能力強。

4、閥芯采用壓力平衡式結構，減少流體作用在閥芯上的不平衡力。

二、鍋爐給水調節閥技術參數和性能

三、STB鍋爐給水調節閥外形尺寸

四、STB鍋爐給水調節閥結構圖

五、STB鍋爐給水調節閥閥體

形 式 鍛造直通式

公稱通徑DN50,80,100,150,200,250,300

公稱壓力PN25,32Mpa

連接形式BW焊接形式

材 料20#鍛鋼

工作溫度 小于420度

壓蓋形式 螺栓壓緊式

填 料 高溫石墨編織填料

閥內組件

閥芯形式 壓力平衡串級式

流量特性 等百分比特性

套筒形式 分離式

材 料 特種不銹鋼表面硬化處理

執行機構

形 式 氣動活塞執行機構或電動執行機構

環境溫度-30-70度

作用形式 氣-關式 或電—關式

附 件 定位器，手輪機構，行程開關，電磁閥，閥位傳送器等
