商品介紹
品牌:湖高
商品名稱:河南Y型保溫過濾器財經,保溫過濾器BY41H價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

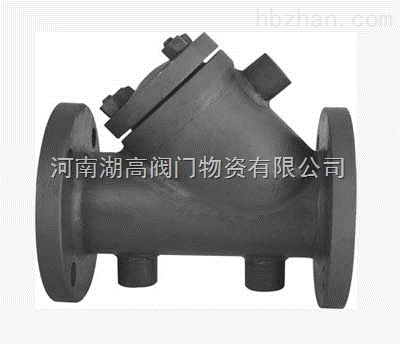

Y型保溫過濾器
產品概述
Y型保溫過濾器用于水、油、氣管道和各種設備上不可缺少的一種保溫裝置，通常裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來清楚介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構簡單，阻力小，排污方便等特點。一般用水濾網采用18~30目/英寸，通氣濾網40~100目/英寸，如用戶有特殊要求過濾網可定制。
Y型保溫過濾器BY41H主要技術參數
型號 連接形式 公稱壓力MPa 試驗壓力MPa 工作壓力MPa 殼體材料 過濾網材料 適用介質 BY41H-10 法蘭 1.0 1.1 1.0 灰鑄鐵 1.1 水、油和氣等 BY41H-16 法蘭 1.6 1.76 1.6 球墨鑄鐵 1.76 BY41H-26 法蘭 2.5 2.75 2.5 碳鋼 2.75 主要外形尺寸（法蘭尺寸按JB78PN1.0MPa PN1.6MPa PN2.5MPa的規定）
口徑DN（mm） 40 50 65 80 100 125 150 200 250 300 350 400 450 BY41H L 200 220 260 280 320 350 380 495 595 640 700 800 850 H 100 130 165 195 230 300 335 420 500 580 640 700 790 鑄鐵法蘭尺寸（JB78）
口徑DN 外徑DN 螺栓孔中心圓直徑 連接凸出部分直徑D2 連接凸出部分高度f(wàn) 法蘭厚度b 螺栓孔徑和數量Z-∮d PN=0.1MPa PN=0.25MPa PN=0.6MPa 32 120 90 70 2 16 4-14 40 130 100 80 3 16 4-14 50 140 110 90 3 16 4-14 65 160 130 110 3 16 4-14 80 185 150 125 3 18 4-18 100 205 170 145 3 18 4-18 125 235 200 175 3 20 8-18 150 260 225 200 3 20 8-18 200 315 280 255 3 22 8-18 225 340 305 280 3 22 8-18 250 370 335 310 3 24 12-18 300 435 395 362 4 24 12-23 350 485 445 412 4 26 12-23 400 535 495 462 4 28 16-23 450 590 550 518 4 28 16-23 500 640 600 567 4 30 16-23 600 755 705 670 5 30 20-25 700 860 810 775 5 30 24-25 800 975 920 880 5 30 24-30 900 1075 1020 980 5 30 24-30 1000 1175 1120 1080 5 30 28-30 1200 1375 1320 1280 5 30 32-30 MP=0.1MPa 25 115 85 65 2 16 4-14 32 135 100 78 2 18 4-18 40 145 110 85 3 18 4-18 50 160 125 100 3 20 4-18 65 180 145 120 3 20 4-18 80 195 160 135 3 22 4-18 100 215 180 155 3 22 8-18 125 245 210 185 3 24 8-18 150 280 240 210 3 24 8-23 175 310 270 240 3 26 8-23 200 335 295 265 3 26 8-23 225 365 325 295 3 26 8-23 口徑DN 外徑DN 螺栓孔中心圓直徑 連接凸出部分直徑D2 連接凸出部分高度f(wàn) 法蘭厚度b 螺栓孔徑和數量Z-∮d PN=1.0MPa 250 390 350 320 3 28 12-23 300 440 400 368 4 28 12-23 350 500 460 428 4 30 16-23 400 565 515 482 4 32 16-25 450 615 565 532 4 32 20-25 500 670 620 585 4 34 20-25 600 780 725 685 5 36 20-30 700 895 840 800 5 40 24-30 800 1010 950 905 5 44 24-34 900 1110 1050 1005 5 46 28-34 1000 1220 1160 1115 5 50 28-34 1200 1450 1380 1325 5 56 32-41 1400 1675 1590 1525 5 62 36-48 PN=1.6MPa 15 95 65 45 2 14 4-14 20 105 75 55 2 16 4-14 25 115 85 65 2 16 4-14 32 135 100 78 2 18 4-18 40 145 110 85 3 18 4-18 50 160 125 100 3 20 4-18 65 180 145 120 3 20 4-18 80 195 160 135 3 22 8-18 100 215 180 155 3 24 8-18 125 245 210 175 3 26 8-18 150 280 240 210 3 28 8-23 175 310 270 240 3 28 8-23 200 335 295 265 3 30 12-23 225 365 325 295 3 30 12-23 250 405 355 320 3 32 12-25 300 460 410 375 4 34 12-25 350 520 470 43 4 8 16-25 400 580 525 485 4 40 16-30 450 640 585 545 4 44 20-30 500 705 650 608 4 46 20-34 600 840 770 718 5 54 20-41
