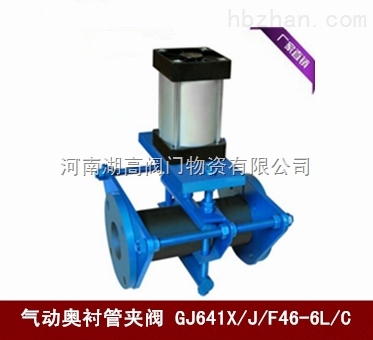

GJ641X氣動奧襯管夾閥

產品概述

GJ641X氣動奧襯管夾閥由氣動裝置，閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。氣動帶動閥桿當順轉時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。因橡膠管套承壓力小，所以在開閉時，操作人員旋轉手輪時只要感到適量抵觸，均達到開閉極點。切勿盡力及多人輔助，禁用其他開具開閉。可用于：污水處理廠（污泥處理、沙礫清理、原污水、石灰、炭泥)電廠、采礦（尾礦、浮選控制、排泥管線、尾礦充填、各種其他漿液）化學過程（腐蝕性和磨損性介質、粉末、顆粒）以及造紙廠、紙漿廠、電子工業、食品工業、水泥、沙子、玻璃和工業污水處理廠等很多領域。

GJ641X氣動奧襯管夾閥結構圖

氣動奧襯管夾閥GJ641X-6C主要結構型式：

    本閥門由閥體、橡膠管套、大小閥桿、壓板、拉桿、托架、手輪等零件組成。

氣動奧襯管夾閥GJ641X-6C工作原理

    當順針時轉動手輪時，使大小閥桿同時轉動來帶動上下壓板以壓縮橡膠管套從而進行關閉，反之即行開啟。

這樣壓板在拉桿之間上下往復運動來完成閥門開閉工作。

氣動奧襯管夾閥GJ641X-6C注意事項

    因橡膠管套承壓力小，所以在開閉時，操作人員旋轉手輪時只要感到適量抵觸，均達到開閉極點。切勿盡力及多人輔助，禁用其他開具開閉。

氣動奧襯管夾閥安裝與維護

    1、本閥門在管道上任意安裝，沒有介質流向限制。

    2、本閥門維護成本低，沒有需要定期更換的閥座、密封填較、密封圈或伸縮管。膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。本閥門很少需要其他零件庫存。

氣動奧襯管夾閥參數
