產品簡介：

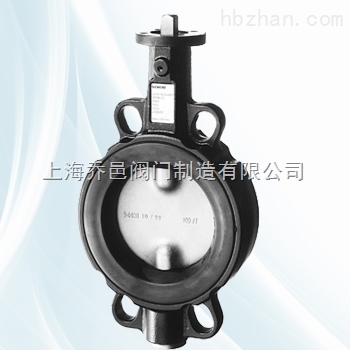

西門子電動蝶閥VKF46、西門子電動蝶閥PN6, PN10, PN16  VKF46...、VKF46...TS，廣泛用于供熱、通風及空調系統中，作為電動、手動控制或截止閥，符合船舶和電站的技術要求．可與ASK46…系列手動調節器配合(到DN400)、可與SQL35.00,SQL85.00或SQL36E…三種電動執行器配套。

技術參數：

閥體：灰鑄鐵 EN-GJL-250 (到 DN 300)
球墨鑄鐵 EN-GJS-400-15 (DN 350 及以上)
口徑：DN 40…600
流通能力：kvs 50…29300 m3/h
適用于PN6,PN10及PN16對夾法蘭之間，符合ISO7005標準
緊密封，符合標準EN12266-1，泄漏等級為A
免維護
可與ASK46…系列手動調節器配合(到DN400)
可與SQL35.00,SQL85.00或SQL36E…三種電動執行器配套

應用
西門子電動蝶閥VKF46廣泛用于供熱、通風及空調系統中，作為電動、手動控制或截止閥，符合船舶和電站的技術要求．
用于開式或閉式系統中
兩位控制（開/關）
三位控制
用于鍋爐、制冷機及冷卻塔環路
換熱器或整個換熱站水流的開/關選擇控制

型號概覽：（VKF46...）

	公稱直徑 mm	Kvs 流量系數 [m3/h]	SQL35..	SQL36E65	SQL36E110	SQL36E160
型 號[兩通閥]			△Pmax	△Pmax	△Pmax	△Pmax
VKF46.40	40	50	1600
VKF46.50	50	85	1600
VKF46.65	65	215	1600
VKF46.80	80	420	1600
VKF46.100	100	800	1600
VKF46.125	125	1010	1000
VKF46.150	150	2100		1600
VKF46.200	200	4000		1000
VKF46.250	250	6400			1000
VKF46.300	300	8500			1000
VKF46.350	350	11500			600
VKF46.400	400	14500			300
VKF46.450	450	20500				300
VKF46.500	500	21000				300
VKF46.600	600	29300				300
VKF46.350TS	350	11500				1000
VKF46.400TS	400	14500				1000
VKF46.450TS	450	20500				1000
VKF46.500TS	500	21000				1000
VKF46.600TS	600	29300				1000

△Pmax閥門最大允許壓差

訂貨
蝶閥、執行器、手動調節器或組裝配件應分開訂購。在訂貨時請標明數量、產品名稱及型號代碼。
例如：蝶閥VKF46.250
      執行器SQL36E65
      手動調節器ASK46.1
閥門、執行器、手動調節器和組裝配件是分開包裝的。

機械設計
灰鑄鐵或球墨鑄鐵環形結構閥體，帶乙丙橡膠(EPDM)閥座和多重閥桿軸套。
同時，EPDM閥座也用來做蝶閥對夾安裝的密封法蘭。這樣，在介質與閥體之間就不會有任何接觸。
閥門內有一個可360°旋轉的閥板，閥位通過閥軸頂端的槽口來指示。

安裝步驟
１．保證法蘭面干凈無損，法蘭標準與閥門一致。
２．將蝶閥先掛在法蘭底部的１只螺栓上，但不要擰緊，以承受閥門重量。
３．將閥板開啟大約5°左右，使閥板都在閥體內。
４．將蝶閥小心翻上，安裝在二片法蘭之間。
５．將螺栓全部裝入法蘭螺栓孔，但不要擰緊。
６．將蝶閥與管線對中。
７．用手擰緊所有的法蘭螺栓。
８．慢慢將閥門打開和詳細檢查閥板在管壁或法蘭內徑中是否有足夠的間隙不致碰撞。
９．最后用工具以對角順序將所有法蘭螺栓擰緊。
