Q367F美標全焊接球閥
美標全焊接球閥 全焊接球閥 美標球閥
品牌
湖高型號
Q367F瀏覽次數
153 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:Q367F美標全焊接球閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

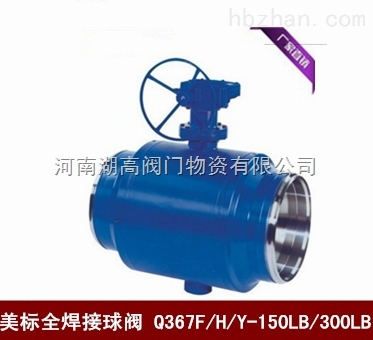

Q367F美標全焊接球閥
產品概述
Q367F美標全焊接球閥是一種蝸輪傳動，閥體用無縫鋼管壓制成型，整體結構采用全焊接制造工藝，公稱通徑從2"～40"，壓力范圍為150-1500Lb的固定式球閥，其公稱通徑、公稱壓力、閥體材料，內件材料、密封面材料也可按客戶要求定制，該閥閥座由碳纖維增強特氟隆密封環及碟形簧組成，對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄漏，此產品球體的加工過程有先進的計算機檢測儀跟蹤檢測，球體的加工精度高。由于閥體材料跟管道材質一樣，不會出現應力不均，也不會出現由于地震及車輛經過地面時而產生變形，其密封環本體采用含量20%C(碳素)的PTFE材料，保障完全無泄漏(0%)。
美標全焊接球閥結構圖
Q367F/H/Y美標全焊接球閥在各個領域使用非常廣泛，其優越的品質和高性能的穩定性是普通鑄鋼球閥所無法達到的，它的使用壽命遠遠大于鑄鋼球閥，該產品廣泛應用于城市燃氣、集中供熱、熱交換機、石油化工、造船、鋼鐵廠、調壓站、發電廠等各類管道設備上，本產品能長期可靠運行使用，無需維護，安裝簡單。
Q367F美標全焊接球閥主要結構圖
Q367F/H/Y美標全焊接球閥主要零部件材料表
序號
零件名稱
材料名稱
1
閥體/閥蓋
A216-WCB
A315-CF8
A35-CF3
A351-CF8M
A351-CF3M
2
球體
A216-WCB+ENP
A182-F304
A182-F304L
A132-F316
A182-F316L
3
閥桿
A182-F6a
A182-F304
A182-F304L
A182-F316
A182-F316L
4
閥座
PTFE、燒結碳纖維、金屬+橡膠組
5
彈簧
INCONELX-750
6
O型密封圈
VITON
注：主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。
Q367F/H/Y美標全焊接球閥主要執行標準表
結構長度
API6D
ASME B16.10
試驗和檢驗標準
API6D
BS5146
壓力-溫度等級
ASME B16.34
BS5351
殼體壁厚
ASME B16.34
BS5351
孔口尺寸
API6D
BS5351
注：連接法蘭尺寸可按客戶要求設計制造。
Q367F/H/Y美標全焊接球閥主要外形尺寸表
壓力等級
CLASS
公稱通徑
NP(inch)
球孔直徑
d(mm)
尺寸(mm)
重量(Kg)
L
H1
H2
W
150Lb
2"
2"
216
165
100
400
24
3"
2"
283
90
110
700
50
4"
4"
305
200
130
850
75
6"
5"
457
270
175
600
195
8"
8"
521
300
210
600
280
10"
10"
559
380
274
600
440
12"
12"
635
420
305
800
570
14"
13.25
762
450
340
800
800
16"
15.25
838
530
395
800
1480
18"
17.25
914
560
440
800
2350
20"
19.25
991
605
470
800
2400
24"
23.25
1143
680
580
800
4050
28"
27.00
1346
760
640
800
6160
32"
30.75
1524
870
730
800
7200
300Lb
2"
2"
216
165
100
400
30
3"
2"
283
90
110
700
58
4"
4"
305
200
130
850
95
6"
5"
457
270
175
600
210
8"
8"
521
300
210
600
318
10"
10"
559
380
274
600
440
12"
12"
635
420
305
800
575
14"
13.25"
762
450
340
800
800
16"
15.25"
838
530
395
800
1840
18"
17.25"
914
560
440
800
2700
20"
19.25"
991
605
470
800
2890
24"
23.25"
1143
680
580
800
4640
28"
27.00"
1346
760
640
800
6700
32"
30.75"
1524
870
730
800
7810
36"
34.50"
1727
980
810
800
9480
40"
38.50"
1956
1040
910
800
13800
