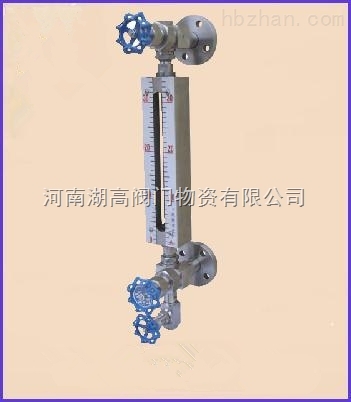

UGD透光式玻璃管液位計

產品概述

UGD系列單色玻璃管液位計是集玻璃管液位計彩色石英管液位計和板式液位計以及鍋爐水位計多重優點于一身的新型的液位計。（克服了原玻璃管液位計怕碎、不堅固、不安全、不耐壓、顯示不清楚、使用溫度低的弱點）。它在一定程度上能替代高溫玻璃板液位計和高壓、小比重磁翻柱液位計和無盲區液位計。且比同樣特性的液位計價格低廉，成為新世紀的市場關注熱點。

□ 結構原理

儀表上下閥門均裝有連接法蘭，與被測容器連接在一起 而構成連通器，從而在玻璃管上可直接顯示容器內介質液位的高度。 儀表上下閥門內均裝有安全鋼球，當玻璃受意外事故斷 裂時，鋼球能在容器工作壓力的作用下阻塞通道，這樣閥門便自動密封防止容器內介質繼續外流。    儀表下端裝有排污閥，供取樣、檢修、沖洗或排放液用。

□  特點

●直讀式儀表，讀數精確可靠
●結構簡單，維修方便
●集UG、UB、和UGS（UNS）多重優點，價格

□ 中心距L和標尺刻度H關系

（單位：毫米）

□  安裝、使用、維護

●安裝
    液位計屬精密儀表，運輸、搬運、開箱及安裝時都要小心輕放，不得撞擊、敲打，防止玻璃管破碎。液位計出廠時按1.5倍PN試壓，用戶不得擅自拆卸玻璃管。
●使用
    液位計上下閥門的法蘭與容器上、下引出管的法蘭安裝連接好后，先慢慢開啟上下閥門，使液體沖刷內壁。如有顯示不清晰現象，待壓力穩定后即能清晰。如容器內液體為高溫時，應事先將玻璃管進行預熱半小時后方可投入運行，以免玻璃管突然受高溫而破裂。
●維護
    液位計經長期使用后，需定期進行沖洗排污，可先關閉上下閥門，然后開啟排污閥，將管內液體排空后關閉，再微開下閥讓液體充入表體后關閉，最后，微開上閥，打開排污閥，反復沖凈為止。
     如選用針型閥門在正常運行時，閥桿退出轉數不得少于4轉，當玻璃管損壞時，保證鋼球能自動密封。

□型號、規格

注：硼硅玻璃管：T≤200℃ P≤200℃
