商品介紹

品牌:上海喬邑

商品名稱:防爆電動蝶閥FBD971X

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【FBD971X防爆電動蝶閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

產品簡介：

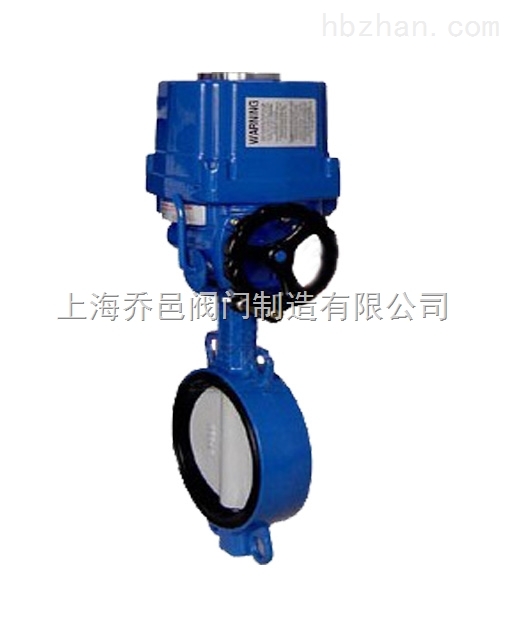

一、FBD971X防爆電動蝶閥概述：

FBD971X防爆電動蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

二、防爆電動蝶閥技術參數和性能

QT系列電動執行機構技術參數		閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN40～600mm
輸出力矩	80N·M～3000N·M	公稱壓力	PN1.0、1.6MPa
任選功能	開關型、調節型	閥軸材質	碳鋼、304/316/316L不銹鋼
動作范圍	0～90°	閥體材質	球墨鑄鐵、碳鋼、不銹鋼
電機	全封閉鼠籠式感應電機	閥板材質	球墨鑄鐵、304/316/316L不銹鋼、尼龍
環境溫度	-20℃～70℃	閥座密封	EPDM、NBR、耐磨橡膠
手動操作	機械離合機構	結構形式	中線型、無銷型
自鎖裝置	蝸輪、蝸桿機構提供自鎖	溫度	EPDM≤80℃、NBR≤68℃
防護等級	Exd Ⅱ BT4 IP67	適用介質	水、空氣、天然氣
輸入信號	0-10，1-5VDC/4-20mA(智能型)	特點	用途廣、整體造價低、流量大、流阻小

三、FBD971X防爆電動蝶閥結構特點

①體積小、重量輕、操作輕巧、便于安裝、維修。
②密封性能優良可靠、零泄漏,使用壽命長。
③流量特性趨于直線,調節性能最優。
④結構簡單,開關迅速,90°旋轉啟閉。
⑤可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
⑥可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
⑦更換零件襯里材質可適用于各種介質。

四、FBD971X防爆電動四氟蝶閥主要連接尺寸

公稱通徑(DN)	L	D	D1	Z-Φd	H	H0	A	B
50	43	165	125	4-18	63	315	180	65
65	46	185	145	4-18	70	330	180	65
80	46	200	160	8-18	83	390	245	72
100	52	220	180	8-18	105	431	245	72
125	56	250	210	8-18	115	455	245	72
150	56	285	240	8-22	137	626	355	93
200	60	340	295	8-22	164	720	350	93
250	68	395	350	12-22	206	800	550	350
300	78	445	400	12-22	230	860	600	350
350	78	505	460	16-22	248	883	600	350
400	102	565	515	16-26	289	972	600	350
450	114	615	565	20-26	320	1043	750	380
500	127	670	620	20-26	343	1098	750	380
600	154	780	725	20-30	413	1236	750	380
700	165	895	840	24-30	478	1431	750	380
800	190	1015	950	24-33	525	1488	750	380
