產品名稱： 氣動活塞式快速切斷閥 產品型號： ZSPQ、ZSPC 產品口徑： DN15-DN200 產品壓力： 1.6MPa-6.4MPa 產品材質： 鑄鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

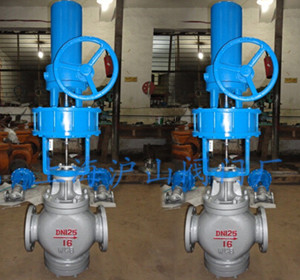

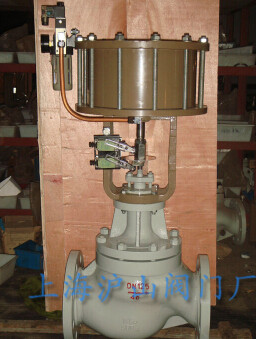

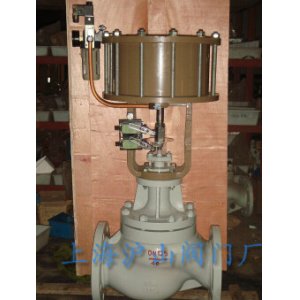

一、氣動活塞式快速切斷閥概述：     ZSPQ、ZSPC氣動活塞式快速切斷閥，由氣動活塞執行機構和切斷閥組成。按閥芯密封面材料可分硬密封和軟密封：按閥芯結構型式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、關開快速等特點。適用于無顆料狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。  二、氣動活塞式快速切斷閥產品實拍： 三、氣動活塞式快速切斷閥技術參數： 1、閥體  型式 直通鑄造球型閥、三通鑄造球型閥 公稱通徑 15、20、25、32、40、50、65、80、100、125、150、200mm  公稱壓力  PN1.6、4.0、6.4MPa  法蘭連接  JB/T79.1-94、79.2-94等  材 料 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 上 閥 蓋 標準型-17～+230℃、散熱型+230～+450℃、波紋管密封-40～+350℃ 壓蓋型式 螺栓壓緊式 填料  V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 2、閥內組件 閥芯型式 單座柱塞型閥芯（單座）、壓力平衡式閥芯（套筒）、V型缺口閥芯（三通） 流量特性 快開 材料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐蝕合金等 3、執行機構  型號 活塞式執行機構 供氣壓力 3～5bar  環境溫度 -30～+70℃ 4、閥作用型式 單作用執行機構 氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)  雙作用執行機構 氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) 5、附件 ：電磁閥、空氣過濾減壓器、保位閥、行程開關等。 6、額定流量系數 Kv 、額定行程、泄露量、允許壓差 公 稱 通 徑  15  20  25  32  40  50  65  80  100  125  150  200  流量系數  單座、三通  5  8  12  17  29  43  70  110  165  275  440  600  套筒        12  17  29  43  70  110  165  275  440  600  額定行程L(mm)  8  12  20  25  40  泄 露量l/h  硬密封  單座：0.01%×閥額定容量； 套筒：0.5%×閥額定容量  軟密封  VI級  允許壓差  (Mpa)  單座、三通  6.4  5.09  2.91  1.85  2.18  1.33  1.52  0.99  0.62  0.6  0.69  0.39  套筒  6.4  注：對于波紋管密封調節閥，最大允許壓差為1.0MPa，表中數值若小于1.0 MPa則不變，若大于1.0MPa則取1.0 MPa 。  四、氣動活塞式快速切斷閥外形尺寸：   公 稱 通 徑  15  20  25  32  40  50  65  80  100  125  150  200  L  PN16/40  130  150  160  180  200  230  290  310  350  400  480  600  PN64  210  230  230  260  260  300  340  380  430  500  550  650  A  210  270  320  H1  115  115  125  130  145  158  170  230  240  260  315  360  H  440  440  440  455  480  490  550  580  605  735  770  830
