產品名稱： 鑄鋼法蘭截止閥 產品型號： J41H 產品口徑： DN10-DN300 產品壓力： 1.6MPa-16MPa 產品材質： 鑄鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

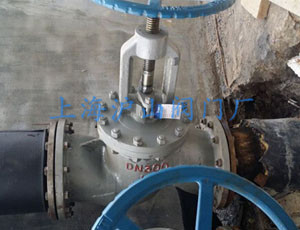

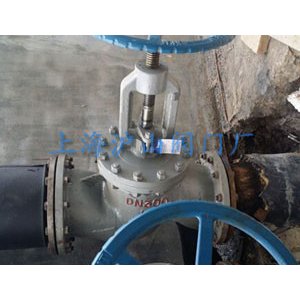

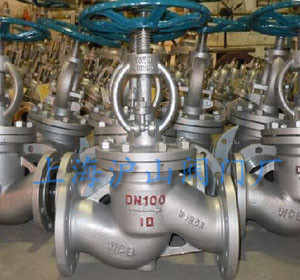

一、J41H鑄鋼法蘭截止閥主要用途：    J41H鑄鋼截止閥適用于公稱壓力PN1.6～16MPa，工作溫度0～425℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。J41H鑄鋼法蘭截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。型號： J41H-16C（鑄鋼）、J41H-16P（304）、J41H-16R（316）、J41H-25C、J41H-40C、J41H-64C、J41H-64P、J41H-64R。 二、J41H鑄鋼法蘭截止閥產品實拍： 三、J41H鑄鋼法蘭截止閥產品特點： 1、結構簡單，制造和維修比較方便； 2、工作行程小，啟閉時間短； 3、密封性好，密封面間磨擦力小，壽命較長。 四、J41H鑄鋼法蘭截止閥主要零件材料： 主要零件名稱 材料 閥體、閥蓋、閥瓣 WCB 閥座密封面 D577 閘板密封面 507Mo 閥桿 2Cr13 閥桿螺母 ZCuAl9Mn2 填料 柔性石墨 中法蘭墊片 不銹鋼纏繞式 中法蘭連接螺柱 35CrMo 手輪 QT450-10 五、J41H鑄鋼法蘭截止閥主要技術參數： 公稱壓力 (MPa) 試驗壓力 (HPa) 適用介質 適用溫度℃ 殼體 密封 低壓密封 (液體) (氣) J41H-16C 2.4 1.76 0.6 水、蒸汽、油品 -29℃～425℃ J41H-25C 3.75 2.75 J41H-40C 6 4.4 J41H-64C 9.6 7.04 J41H-100C 15.0 11.0 六、J41H鑄鋼法蘭截止閥主要外形尺寸： 1.6MPa DN L D D1 D2 b n-Φd H D0 J41H-16C   10 130 90 60 40 14 4-Φ14 198 120 15 130 95 65 45 14 4-Φ14 218 120 20 150 105 75 55 14 4-Φ14 258 140 25 160 115 85 65 14 4-Φ14 275 140 32 180 135 100 78 16 4-Φ18 280 160 40 200 145 110 85 16 4-Φ18 330 180 50 230 160 125 100 16 4-Φ18 350 200 65 290 180 145 120 18 4-Φ18 370 280 80 310 195 160 135 20 8-Φ18 400 280 100 350 215 180 155 20 8-Φ18 415 320 125 400 245 210 185 22 8-Φ18 460 360 150 480 280 240 210 24 8-Φ23 510 450 200 600 335 295 265 26 12-Φ23 710 500 250 650 405 335 320 30 12-Φ25 786 550 300 750 460 410 375 30 12-Φ25 925 600 注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢我司技術部，另由于產品改進技術創新參數可能有一定變化，請咨詢我司技術部門索取最新數據。 七、J41H鑄鋼法蘭截止閥安裝實例：

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
