產品名稱： 消聲止回閥 產品型號： HC41X 產品口徑： DN40-DN600 產品壓力： 1.0MPa-2.5MPa 產品材質： 鑄鐵、球鐵、碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

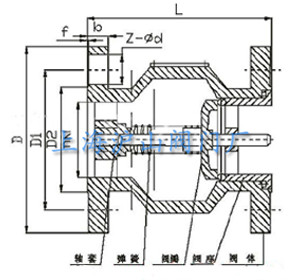

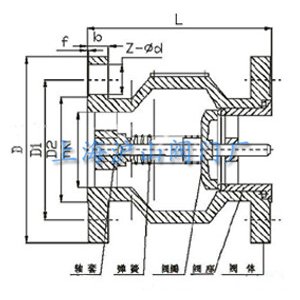

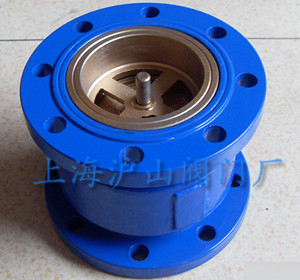

一、HC41X型消聲止回閥概述：            HC41X型消聲止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。消聲止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。不宜用于含有固體顆粒和粘度較大的介質。HC41X消聲止回閥適用于給排水管道，閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優點。 二、HC41X型消聲止回閥產品實拍： 三、HC41X型消聲止回閥設計標準： 法蘭標準 GB/T 17241.6 GB/T 9113 試驗標準 GB/T 13927 AP 1598 適用介質 水及弱腐蝕性流體 適用溫度 0～80℃  四、HC41X型消聲止回閥主要零部件材料： 型號 閥體 密封圈 彈簧 HC41X-10 鑄鐵或不銹鋼 丁腈橡膠(NBR) 不銹鋼ICr18Ni9Ti HC41X-16 鑄鋼或不銹鋼 丁腈橡膠(NBR) 不銹鋼ICr18Ni9Ti 五、HC41X型消聲止回閥技術參數： 型號 公稱壓力 試驗壓力PS(MPa) 工作溫度 適用介質 PN(MPa) 殼體 密封 (℃) HC41X 1 1.5 1.1 ≤80 水及弱腐蝕性流體   1.6 2.4 1.76 2.5 3.75 2.75 六、HC41X型消聲止回閥外形、連接、結構尺寸：         公稱壓力  PN(MPa)  公稱通徑  DN(mm)  尺寸  L  D  K  b  z-φd  1.0  40  112  145  110  18  4-18  50  120  160  125  20  4-18  65  130  180  145  20  4-18  80  150  195  160  22  8-18  100  165  215  180  24  8-18  125  190  245  210  26  8-18  150  210  280  240  26  8-22  200  255  335  295  28  8-22  250  310  390  350  28  12-22  300  320  440  400  28  12-22  350  380  500  460  30  16-22  400  405  565  515  32  16-26  450  430  615  565  32  20-26  500  450  670  620  34  20-26  600  510  780  725  36  20-30  1.6  40  112  145  110  18  4-18  50  120  160  125  20  4-18  65  130  180  145  20  4-18  80  150  195  160  22  8-18  100  165  215  180  24  8-18  125  190  245  210  26  8-18  150  210  280  240  26  8-22  200  255  335  295  30  12-22  250  310  405  355  32  12-26  300  320  460  410  32  12-26  350  380  520  470  36  16-26  400  405  580  525  38  16-30  450  430  640  585  40  20-30  500  450  715  650  42  20-33  600  510  840  770  48  20-36  七、HC41X型消聲止回閥安裝實例：

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
