商品介紹

品牌:上海喬邑

商品名稱:氣動薄膜三通切斷閥ZMAX/ZMBX

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【ZMAX/ZMBX氣動薄膜三通切斷閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

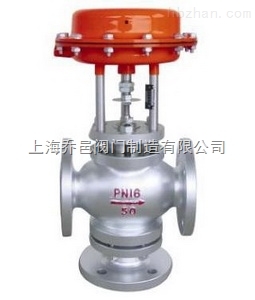

ZMA/BX氣動薄膜三通切斷閥

產品詳細介紹：

ZMAX/ZMBX氣動薄膜三通切斷閥是由多彈簧氣動薄膜執行機構及三通切斷閥組成。是氣動單元組合儀表中的執行單元。氣動薄膜三通切斷閥整體具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動薄膜三通切斷閥通過接受來自調節儀表的信號，來進行切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。氣動薄膜三通切斷閥廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的經營過程自動控制和遠程控制系統中。

■ 產品特點

1、切斷閥采用薄膜式多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4、平衡型閥內件，提高了切斷閥的許用壓差。

■ 主要技術參數

● 閥體

閥體形式	三通鑄造閥
公稱通徑	DN15～200mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	GB、JB、ANSI、JIS、HG等
連接形式	法蘭式 (RF、FF)
閥蓋形式	(常溫型) 標準型
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

● 閥內件

閥芯形式	雙導向雙座套筒型閥芯
流量特性	快開特性

■ 主要零件材料

1	下閥蓋	WCB、CF3、CF3M、CF8、CF8M
2	閥體	WCB、CF3、CF3M、CF8、CF8M
3	閥芯(軟)	2Cr13、304、316、316L(增強聚四氟乙烯)
4	閥座	304、316、316L
5	閥桿	2Cr13、304、316、316L
6	連接套	2Cr13、304、316、316L
7	導向套	2Cr13、304、316、316L
8	上閥蓋	WCB、CF3、CF3M、CF8、CF8M
9	填料壓蓋	2Cr13、304、316、316L
10	指示牌	L4、2Cr12
11	執行器	根據實際配置而定

■ 主要性能指標

公稱通徑(mm)		20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv		8	12	17	29	43	70	110	165	275	440	690
額定行程mm		8			12		20		25	40		60
有效面積cm2		100			200		400			600		1000
允許泄露量	硬密封	1.2X10-7 × 閥額定容量
	軟密封	VI 級、無泄露
允許壓差MPa		≤ 公稱壓力
信號壓力KPa		0 ～ 250(薄膜式)
